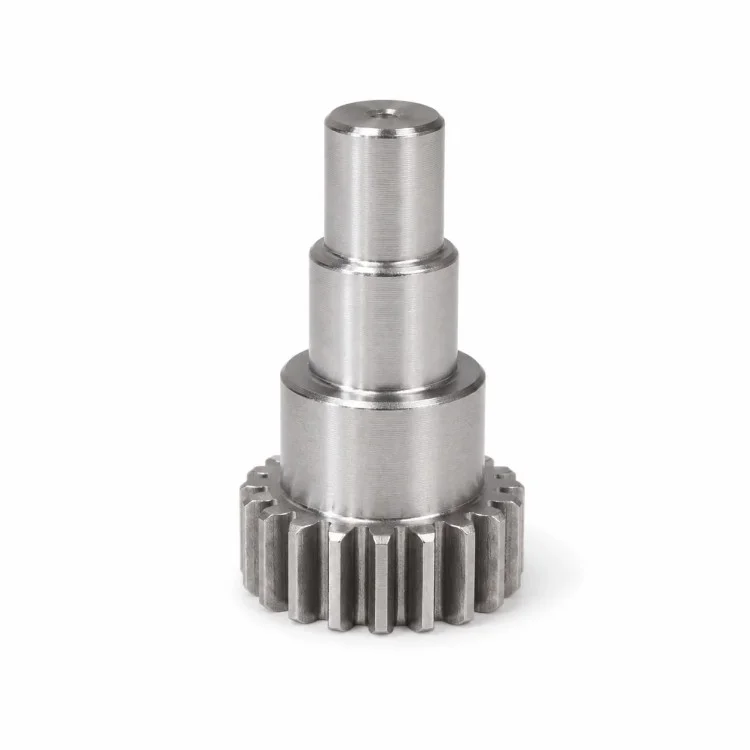

Untuk projek penghantaran OEM, Xiangxing Xin ialah pengilang Precision CNC Machined Stepped Spur Gear Shaft yang memfokuskan pada komponen berputar bersepadu di mana penglibatan gear dan kedudukan aci mesti dikawal bersama. Gear taji dimesin sebagai sebahagian daripada komponen yang sama dengan aci berlangkah, mewujudkan hubungan mekanikal langsung antara bahagian gigi dan jurnal putaran.

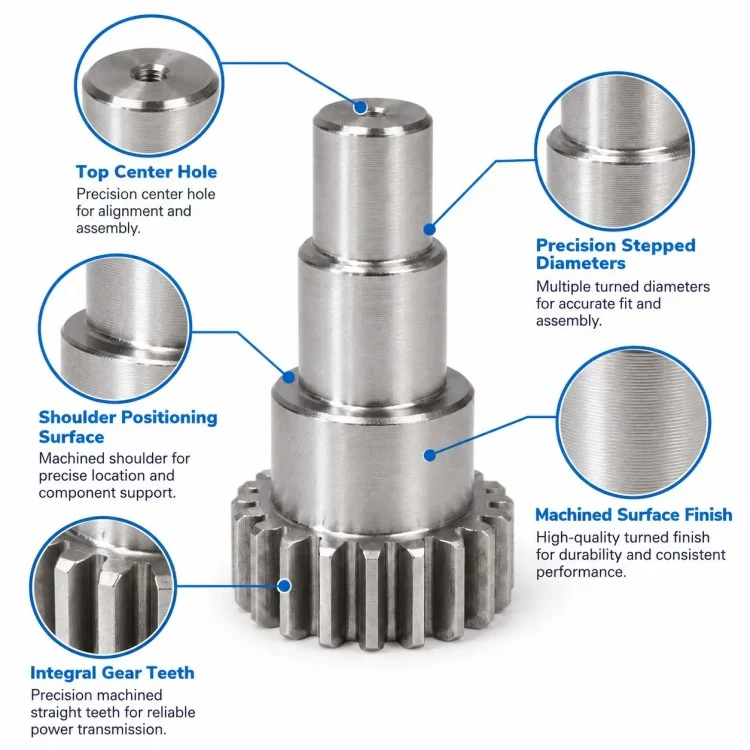

Berbilang diameter aci di atas gear boleh melaksanakan fungsi yang berbeza dalam pemasangan. Satu jurnal boleh mencari galas atau lengan, satu lagi mungkin memberikan sokongan struktur, manakala bahagian hujung yang lebih kecil boleh berfungsi sebagai kedudukan tambahan atau kawasan sambungan. Lubang paksi kecil yang kelihatan di hujung juga boleh dihasilkan mengikut keperluan fungsi pelanggan dan bukannya dianggap sebagai ciri standard.
Kelebihan utama struktur ini ialah penghantaran tork dan lokasi aci disepadukan ke dalam satu bahan kerja. Ini mengelakkan penambahan sambungan gear-ke-aci yang berasingan di mana reka bentuk mesin asal memerlukan komponen sekeping, tetapi ini juga bermakna bahagian gear, diameter jurnal dan bahu paksi mesti dirancang mengikut strategi datum yang konsisten.

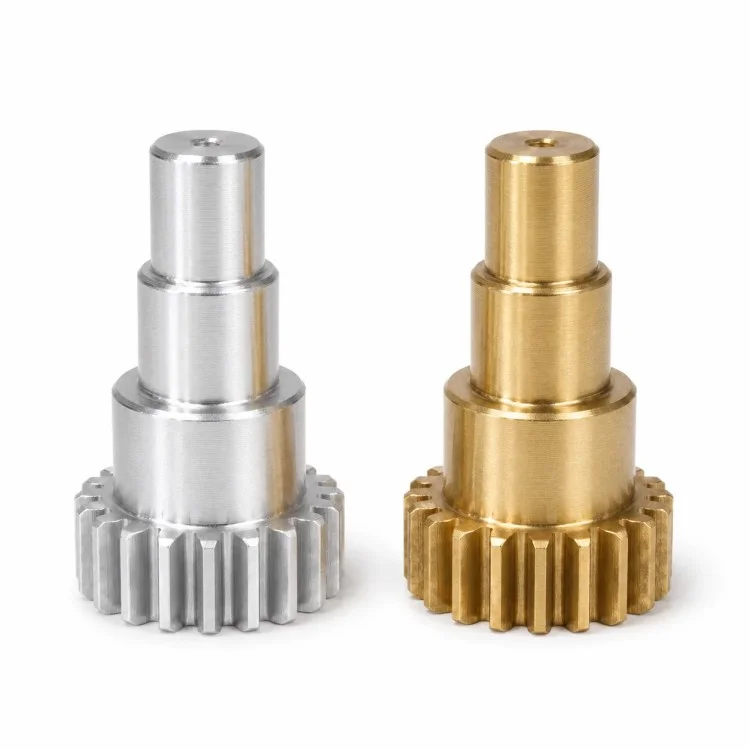

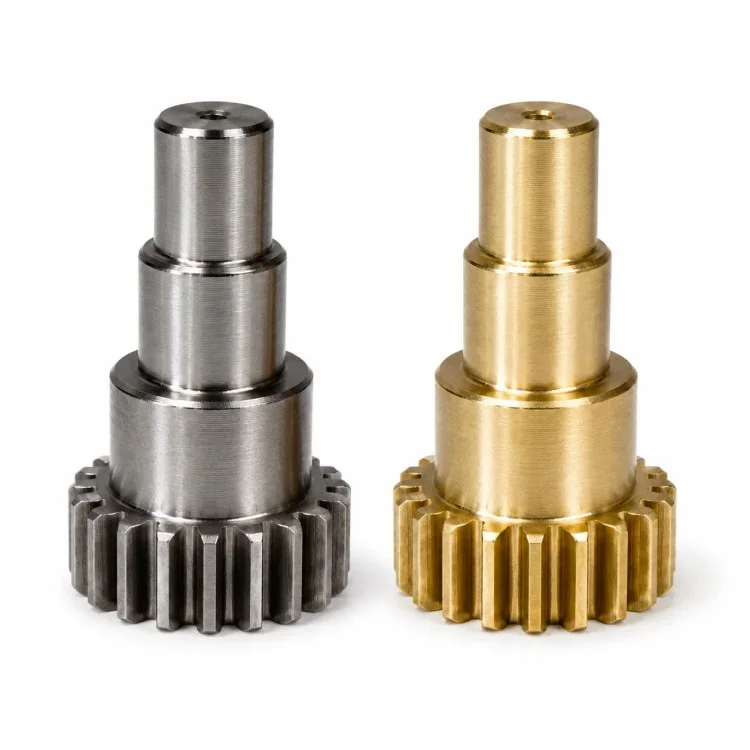

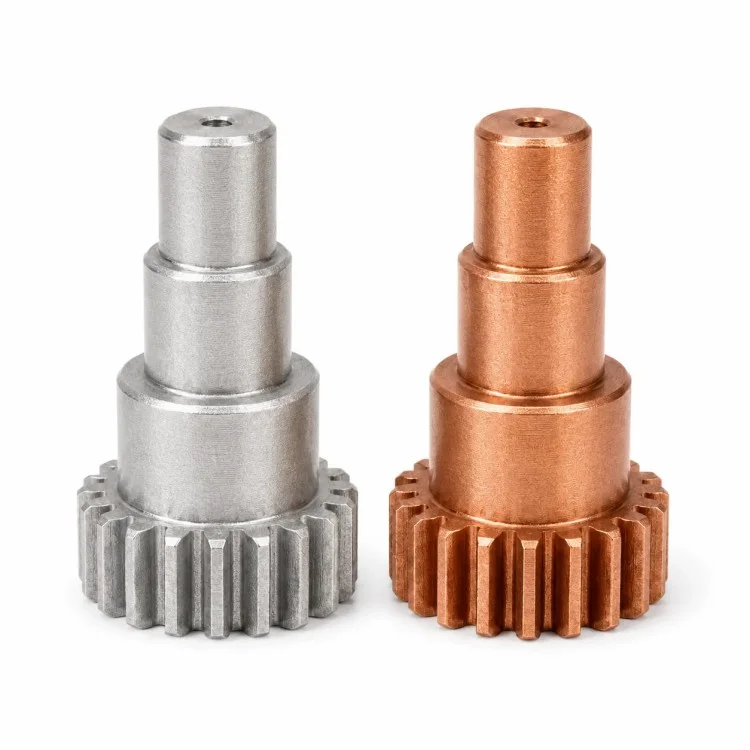

Bergantung pada beban, haus dan keadaan perkhidmatan, keluli tahan karat, keluli karbon, keluli aloi, aloi aluminium atau bahan boleh mesin lain yang sesuai boleh dipilih. Rawatan haba, pengerasan permukaan, pengisaran atau salutan hanya perlu diperkenalkan apabila diperlukan oleh keadaan lukisan dan operasi.
Xiamen Xiangxing Xin Industry and Trade Co., Ltd.boleh mengatur pemeriksaan di sekitar dimensi berkaitan gear, diameter jurnal, jarak bahu, jumlah perhubungan habis dan kawasan mengawan kritikal supaya komponen siap dinilai sebagai bahagian penghantaran yang lengkap dan bukannya sebagai gear dan aci secara berasingan.
| Parameter | Butiran |
| Nama Produk | Precision CNC Machined Stepped Spur Gear Shaft |
| Jenama | Xiangxing Xin |
| Syarikat | Xiamen Xiangxing Xin Industry and Trade Co., Ltd. |
| Jenis Produk | Aci Gear Taji Berlangkah Bersepadu |
| Jenis Gear | Gear Spur Luaran |
| Data Gigi | Mengikut Lukisan Pelanggan |
| Modul / DP | Mengikut Spesifikasi Gear |
| Bilangan Gigi | Mengikut Lukisan |
| Struktur Aci | Jurnal Pelbagai Langkah |
| Diameter Jurnal | Mengikut Functional Fits |
| Kedudukan Bahu | Mengikut Dimensi Perhimpunan |
| Lubang Akhir | Mengikut Reka Bentuk Pelanggan |
| bahan | Keluli Tahan Karat, Keluli Karbon/Alloy, Aluminium, dsb. |
| Rawatan Haba | Tersedia Apabila Dinyatakan |
| Mengisar | Digunakan pada Jurnal Terpilih Apabila Diperlukan |
| Rawatan Permukaan | Mengikut Bahan dan Aplikasi |
| Asas Pengeluaran | Lukisan 2D / Model 3D / Sampel |

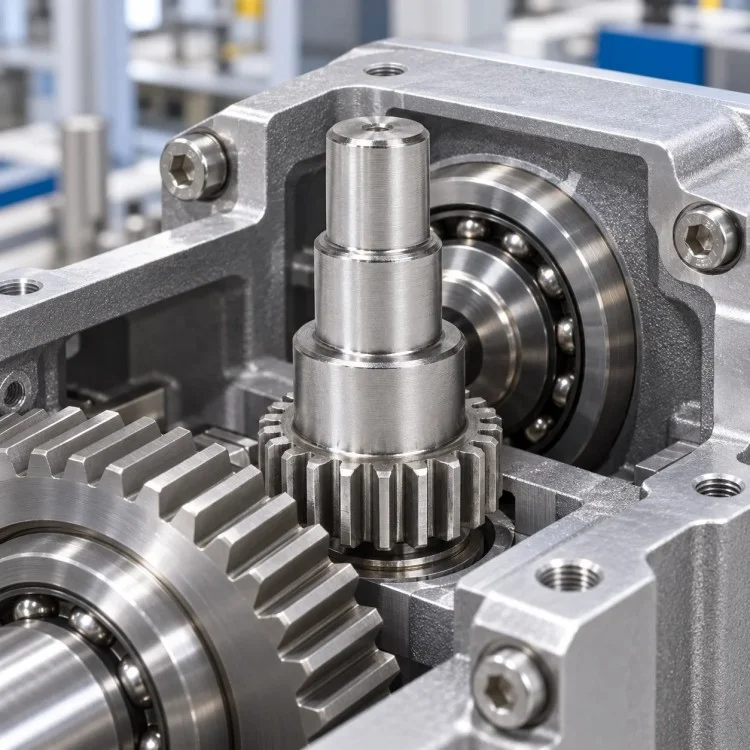

| Aplikasi Biasa | Kotak Gear, Automasi, Peralatan Penghantaran, Jentera OEM |
Untuk Precision CNC Machined Stepped Spur Gear Shaft ini, pemotongan gear dan pemesinan aci perlu dipautkan melalui datum putaran biasa supaya bahagian gigi kekal berkaitan dengan jurnal berfungsi dengan betul.

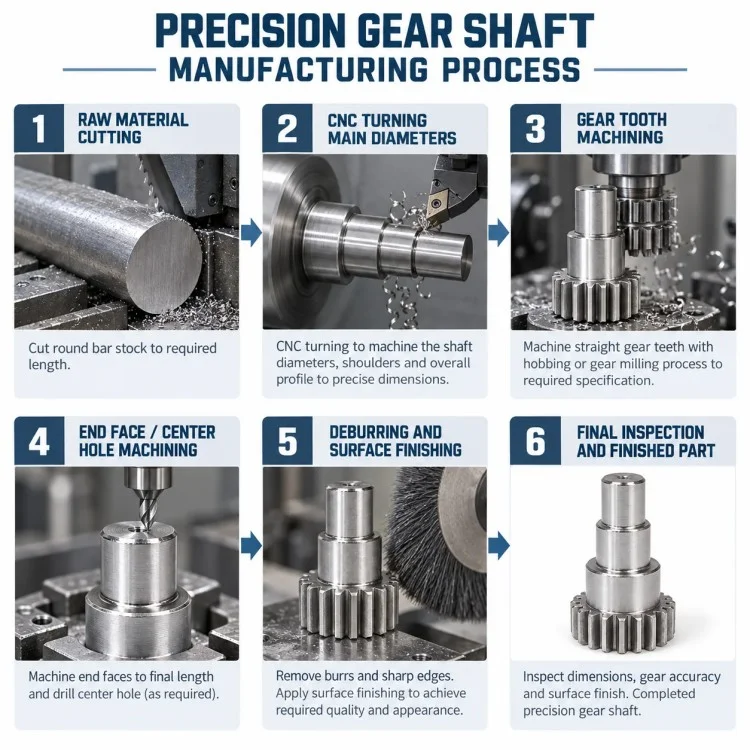

| Peringkat Proses | Titik Kawalan Utama |
| Kajian Data Lukisan & Gear | Sahkan modul/DP, kiraan gigi, muat aci dan datum kritikal |
| Penyediaan Bahan | Sediakan bar yang sesuai, kosong palsu atau bahan mentah yang ditentukan |
| Berpusing Kasar | Tetapkan profil aci keseluruhan dan kosong gear |
| Langkah Berpusing | Mesin diameter jurnal yang berbeza dan kedudukan bahu |
| Kemasan Kosong Gear | Sediakan gear yang diperlukan diameter luar dan rujukan muka |
| Pemotong Gear Spur | Menghasilkan gigi lurus luaran mengikut data yang diluluskan |
| Pemesinan Ciri Akhir | Lubang hujung yang lengkap, talang atau butiran lain yang ditentukan |
| Rawatan Haba Pilihan | Digunakan mengikut kekuatan dan keperluan haus |
| Selesai Memusing / Mengisar | Pulihkan atau selesaikan jurnal ketepatan jika perlu |
| Deburring | Keluarkan burr dari tepi gear dan peralihan aci |
| Pemeriksaan Akhir | Periksa dimensi gear, jurnal, jarak paksi dan ciri berkaitan runout |
| Item Perbandingan | Aci Gear Bersepadu | Pemasangan Gear + Aci Asing |
| Perhubungan Gear/Aci | Dibina dalam satu komponen | Bergantung pada pemasangan sekunder |
| Antara Muka Sambungan | Tiada sambungan hab-ke-aci yang berasingan dalam reka bentuk sekeping | Memerlukan kunci, spline, muat gangguan atau sambungan lain |
| Lokasi paksi | Ditakrifkan secara langsung oleh bahu mesin | Bergantung pada beberapa bahagian yang dipasang |
| Kiraan Komponen | Lebih rendah | Lebih tinggi |
| Langkah Perhimpunan | Dikurangkan | Pemasangan gear tambahan diperlukan |
| Datum Gear-to-Journal | Boleh dikawal semasa pembuatan | Dipengaruhi oleh ketepatan pemasangan gear |
| Fleksibiliti Penggantian | Lebih rendah | Bahagian yang berasingan boleh diganti secara individu |
| Penggunaan Terbaik | Reka bentuk OEM yang memerlukan penghantaran bersepadu | Perhimpunan modular atau berorientasikan perkhidmatan |
ya. Apabila lukisan menentukan reka bentuk kamiran dan laluan bahan sesuai, gear kosong dan aci berlangkah boleh dihasilkan daripada satu bahan kerja.
ya. Tempat duduk galas, jurnal pengesanan dan diameter sokongan am masing-masing boleh menggunakan toleransi yang sesuai dengan fungsi sebenar mereka.
Sila berikan modul atau DP, bilangan gigi, sudut tekanan, lebar muka, bahan, rawatan haba, keperluan kualiti gear dan maklumat mengawan apabila tersedia.
Ya, jika kesesuaian yang diperlukan, kestabilan dimensi atau kemasan permukaan menjadikan pengisaran perlu.
ya. Diameter, kedalaman dan fungsi hendaklah mengikut lukisan pelanggan.
ya. Keluli aloi boleh dipertimbangkan apabila aplikasi memerlukan kekuatan yang lebih tinggi atau prestasi rawatan haba khusus.
Item kritikal biasa mungkin termasuk dimensi berkaitan gear, jurnal bearing, jarak bahu, runout gear-ke-jurnal dan permukaan mengawan, tetapi pelan kawalan akhir harus mengikut lukisan pelanggan.
Untuk komponen penghantaran yang penting, Xiamen Xiangxing Xin Industry and Trade Co., Ltd. menggunakan proses Xiangxing Xin untuk menyokong projek Precision CNC Machined Stepped Spur Gear Shaft daripada semakan data gear melalui pengesahan prototaip dan pembuatan ulangan.
Daripada menganggap gear taji dan aci sebagai ciri yang tidak berkaitan, laluan pemesinan boleh dibangunkan di sekitar satu datum putaran dan satu konsep pemasangan berfungsi.
Kilang boleh menyelaraskan pusingan berbilang langkah, penyediaan gear, pemesinan gigi dan kemasan seterusnya mengikut reka bentuk bahagian sebenar.
Tempat duduk galas dan jurnal mencari boleh menerima pemeriksaan dan kemasan yang lebih ketat, manakala bahagian sokongan tidak kritikal boleh menggunakan toleransi am yang sesuai.
Apabila bahagian keluli memerlukan kekerasan atau rintangan haus, rawatan haba boleh dimasukkan dalam laluan pembuatan bersama-sama dengan perancangan elaun untuk kemasan berikutnya.
Tempahan prototaip satu keping boleh disokong supaya penglibatan gear, kesesuaian aci dan pemasangan peralatan boleh disahkan sebelum pengeluaran biasa.
Selepas sampel pertama diluluskan, dimensi aci kritikal, rujukan gear dan titik pemeriksaan boleh dikekalkan untuk kelompok kemudian untuk meningkatkan konsistensi.
