Untuk projek penghantaran, Xiangxing Xin berfungsi sebagai pengilang Precision CNC Machined Spur Gear Shaft untuk komponen berputar bersepadu yang menggabungkan bahagian gear bergigi lurus dengan ciri aci berlangkah. Susunan sekeping ini boleh memudahkan antara muka antara gear dan aci sambil membenarkan jurnal, bahu dan datum gear dirancang di sekitar komponen yang sama.
Bahagian aci mungkin termasuk berbilang diameter, jurnal galas atau pengesanan, lubang paksi, slot membujur dan ciri pemasangan lain yang ditentukan oleh pelanggan. Untuk bahagian jenis ini, perhatian tidak terhad kepada dimensi individu; hubungan antara paksi gear, jurnal aci dan permukaan pelekap berfungsi juga penting untuk mengawan dengan galas, gandingan atau pemasangan transmisi.
Perancangan proses biasanya bermula dengan datum putaran utama. Diameter aci dan bahu dibentuk dahulu atau dikhaskan untuk kemasan kemudian bergantung pada lukisan, manakala bahagian kosong gear dan gigi disediakan di sekitar rujukan yang diperlukan. Pengilangan slot, penggerudian dan ciri sekunder lain kemudiannya disusun supaya setiap ciri kekal betul berkaitan dengan geometri aci utama.
Bahan boleh dipilih mengikut beban yang dihantar, keperluan haus, persekitaran kakisan dan rawatan hiliran. Keluli karbon, keluli aloi, keluli tahan karat, aloi aluminium, loyang atau bahan boleh mesin lain boleh dipertimbangkan apabila sesuai dari segi teknikal. Rawatan haba, pengisaran, salutan atau operasi kemasan lain diperkenalkan hanya apabila diperlukan oleh lukisan atau aplikasi sebenar.
Untuk kawalan pengeluaran,Xiamen Xiangxing Xin Industry and Trade Co., Ltd.boleh memfokuskan pemeriksaan pada diameter aci, dimensi berkaitan gear, kedudukan bahu, lokasi lubang, geometri slot dan hubungan kedudukan permukaan berfungsi. Ini menjadikan komponen sesuai untuk jentera OEM di mana ketepatan penghantaran dan kesesuaian mekanikal boleh berulang perlu dipertimbangkan bersama.

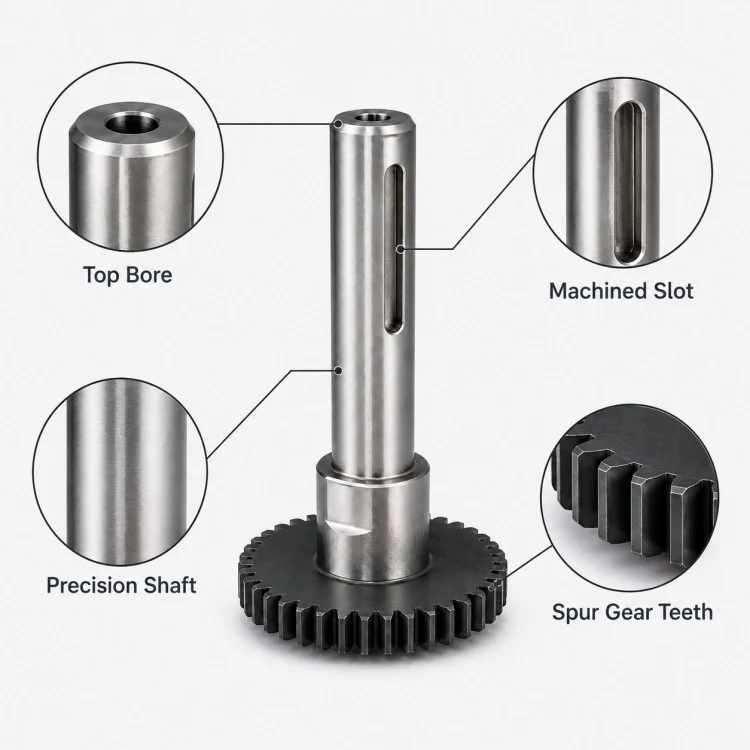

Bahagian gear dan badan aci dibentuk sebagai satu komponen mekanikal, mengurangkan keperluan untuk antara muka penyambung gear-ke-aci yang berasingan dalam reka bentuk yang berkenaan.
Jurnal dan bahu berpijak boleh disusun untuk mengesan, menyokong galas, kedudukan paksi atau sambungan dengan elemen penghantaran lain.
Slot paksi yang boleh dilihat boleh dimesin mengikut lebar, panjang, kedalaman dan kedudukan yang ditentukan apabila reka bentuk memerlukan ciri pemacu, pengesanan atau pemasangan.
Untuk Precision CNC Machined Spur Gear Shaft, hubungan kedudukan antara bahagian gear dan jurnal aci utama boleh dianggap sebagai sebahagian daripada rancangan pemesinan dan pemeriksaan keseluruhan dan bukannya sebagai ciri yang tidak berkaitan.
Proses bahan dan hiliran boleh dipilih mengikut keadaan tork, haus, kakisan dan pemasangan sebenar dan bukannya menggunakan satu penyelesaian bahan tetap untuk setiap projek.

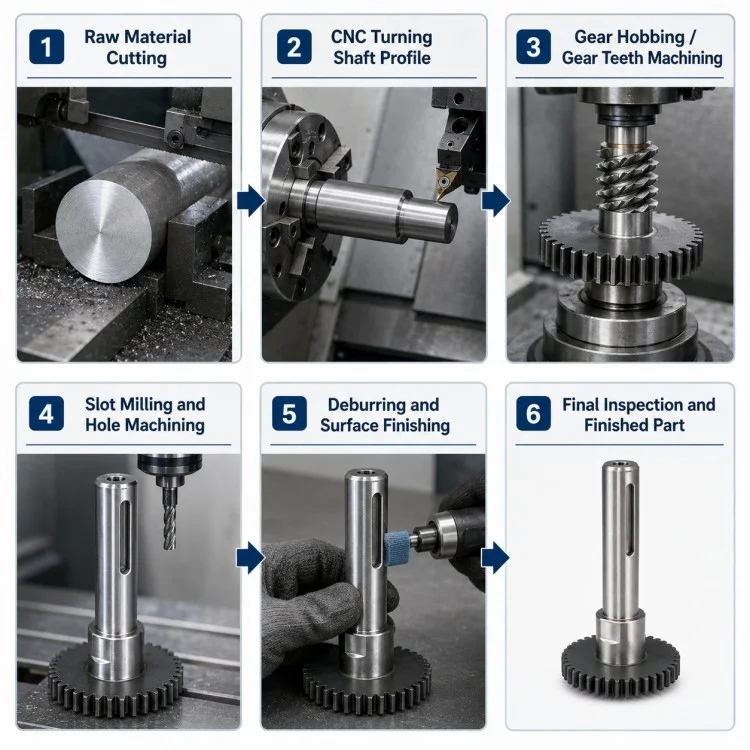

| Peringkat Proses | Fokus Utama |
| Lukisan & Semakan Datum | Kenal pasti datum gear, jurnal aci, bahu, slot dan ciri mengawan kritikal |
| Penyediaan Bahan Mentah | Pilih stok yang sesuai mengikut bahan dan geometri siap |
| Berpusing Kasar | Tetapkan diameter aci asas, bahu dan geometri kosong gear |
| Penapisan Datum | Sediakan rujukan putaran untuk pemesinan gear dan aci seterusnya |
| Pemesinan Gigi Gear | Hasilkan profil gear gigi lurus mengikut geometri yang ditentukan |
| Pemesinan Ciri Aci | Lengkapkan jurnal, langkah, muka hujung dan ciri lubang paksi yang diperlukan |
| Pemesinan Slot | Kisar slot membujur dan ciri bukan putaran lain |
| Rawatan Haba Pilihan | Guna hanya apabila kekerasan atau keperluan sifat mekanikal ditentukan |
| Selesai Pemesinan / Pengisaran | Selesaikan jurnal kritikal atau permukaan berfungsi apabila diperlukan |
| Deburring & Finishing | Tanggalkan tepi tajam dan lengkapkan rawatan permukaan yang ditentukan |
| Pemeriksaan Akhir | Sahkan dimensi berkaitan gear, jurnal aci, kedudukan slot dan ciri mengawan |
| Perbandingan | Aci Gear Bermesin Bersepadu | Pemasangan Gear + Aci Asing |
| Struktur Komponen | Gear dan aci dihasilkan sebagai satu bahagian | Dua atau lebih komponen berasingan |
| Antara Muka Perhimpunan | Lebih sedikit antara muka penyambung gear-ke-aci | Memerlukan kaedah sambungan tambahan |
| Perancangan Datum | Gear dan jurnal boleh berkongsi satu strategi datum keseluruhan | Hubungan datum juga bergantung pada perhimpunan |
| Kiraan Bahagian | Mengurangkan kiraan komponen jika berkenaan | Lebih banyak bahagian individu |
| Fleksibiliti Reka Bentuk | Ciri aci, gear dan slot boleh diselaraskan dalam satu lukisan | Setiap komponen mungkin memerlukan spesifikasi yang berasingan |
| Penyelenggaraan | Keseluruhan unit biasanya dianggap sebagai satu komponen | Bahagian individu kadangkala boleh diganti secara berasingan |
| Penggunaan Terbaik | Reka bentuk OEM bertujuan untuk penghantaran bersepadu | Sistem direka di sekitar komponen gear/aci yang boleh diganti |
ya. Sila berikan geometri gear yang diperlukan dan lukisan teknikal yang sepadan supaya bahagian gigi dan keperluan mengawan boleh disemak bersama.
ya. Diameter jurnal, bahagian berlangkah, bahu dan panjang keseluruhan boleh dihasilkan di sekitar antara muka galas dan pemasangan sebenar.
ya. Lebar, panjang, kedalaman dan lokasinya boleh mengikut lukisan yang diluluskan. Fungsi sebenar perlu disahkan daripada reka bentuk pelanggan sebelum pengeluaran.
Tidak. Rawatan haba bergantung pada bahan, kekerasan, haus dan keperluan mekanikal. Ia hanya perlu disertakan apabila reka bentuk atau keadaan operasi memerlukannya.
Selain bahan dan kuantiti, pembeli harus menyediakan data gear, diameter aci, panjang keseluruhan, dimensi lubang dan slot, had terima, keperluan rawatan haba dan permukaan mengawan kritikal.
ya. Untuk bahagian penghantaran bukan standard, pengesahan prototaip boleh digunakan untuk mengesahkan keperluan pemesinan dan pemasangan sebelum beralih ke kuantiti berulang.
Berkemungkinan ya, tetapi menukar bahan boleh menjejaskan pemesinan, kekuatan, tingkah laku haus dan rawatan hiliran. Oleh itu bahan hendaklah disahkan bersama-sama dengan keperluan permohonan.
Untuk bahagian penghantaran bersepadu, Xiamen Xiangxing Xin Industry and Trade Co., Ltd. memberikan Xiangxing Xin kawalan pembuatan langsung ke atas projek Precision CNC Machined Spur Gear Shaft daripada semakan proses melalui pengeluaran berulang.
Daripada menganggap gear, jurnal, bahu dan slot sebagai ciri yang tidak berkaitan yang berasingan, laluan pemesinan boleh dirancang di sekitar hubungan fungsinya dalam bahagian yang sama.
Sebelum pengeluaran, pasukan boleh menumpukan pada dimensi yang mempengaruhi penghantaran dan pemasangan sebenar, termasuk jurnal aci, bahagian gigi, bahu, lubang, slot dan permukaan mengawan.
Projek OEM tidak terhad kepada aci gear katalog. Panjang aci, diameter berpijak, konfigurasi slot, ciri hujung dan geometri gear boleh mengikut reka bentuk pelanggan yang diluluskan.
Untuk komponen penghantaran baharu, peringkat pemesinan awal boleh digunakan untuk mengesahkan keperluan kesesuaian dan kefungsian sebelum mewujudkan keadaan pengeluaran ulangan.
Memusing, pemesinan gigi gear, penggerudian, pengilangan slot, rawatan haba pilihan dan kemasan boleh diselaraskan mengikut laluan bahagian sebenar dan bukannya memaksa setiap projek ke dalam urutan proses yang sama.
Xiangxing Xinboleh mengatur pemeriksaan di sekitar ciri yang penting kepada pemasangan dan penghantaran dan bukannya bergantung hanya pada dimensi luaran umum.
