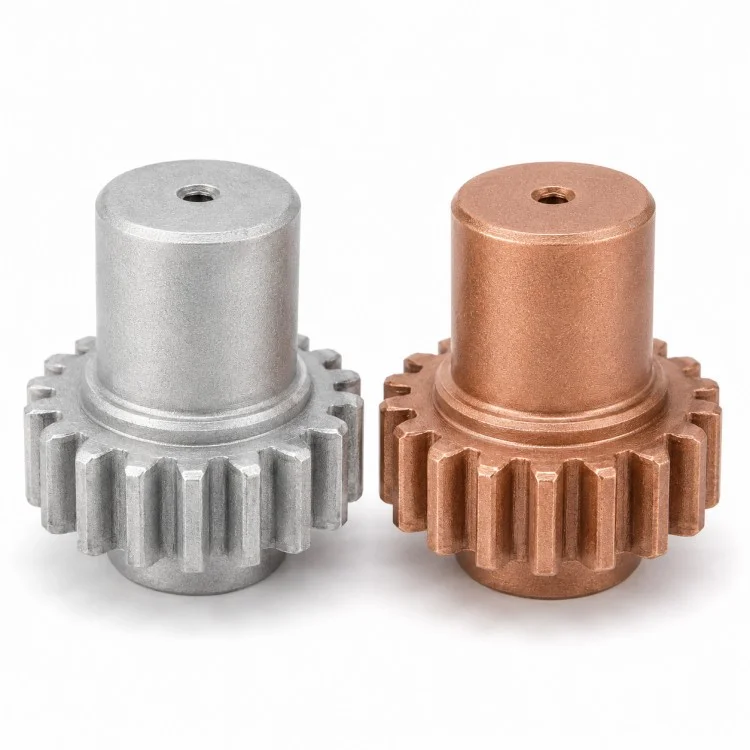

Bagi pembeli yang mendapatkan sumber Precision CNC Machined Spur Gear Hub,Xiangxing Xinmenyediakan pemesinan daripada lukisan pelanggan, fail 3D atau sampel fizikal. Tidak seperti gear berasingan yang dipasang pada hab sekunder, struktur sekeping ini membolehkan bahagian gear, pengesanan diameter, bahu dan gerudi dikawal dalam satu pelan pembuatan.
Kawasan gear boleh dihasilkan mengikut geometri gigi yang ditentukan, manakala pusingan CNC menetapkan hab, gerek, bahu dan ciri putaran lain. Apabila komponen berfungsi dengan aci, galas atau pemasangan penghantaran, datum pemesinan dipilih di sekitar hubungan fungsi antara permukaan ini dan bukannya mengawal setiap dimensi secara bebas.
Bahan yang berbeza boleh dipilih mengikut tork, kelajuan, rintangan haus dan persekitaran perkhidmatan. Elaun rawatan haba, kemasan permukaan dan pemeriksaan akhir kemudiannya boleh dimasukkan ke dalam laluan pengeluaran dan bukannya dianggap sebagai operasi sekunder yang tidak berkaitan.
Pendekatan pembuatan ini sesuai untuk mekanisme penghantaran tersuai, jentera perindustrian, peralatan automasi, pemasangan pemacu dan komponen gantian di mana kedua-dua penglibatan gear dan kedudukan hab adalah penting.
| Parameter | Butiran |
| Jenis Produk | Hab Gear Spur Bermesin CNC Ketepatan |
| Pembuatan | Pusing CNC + Pemesinan Gear + Pemprosesan Sekunder |
| Jenis Gear | Gear Spur Luaran |

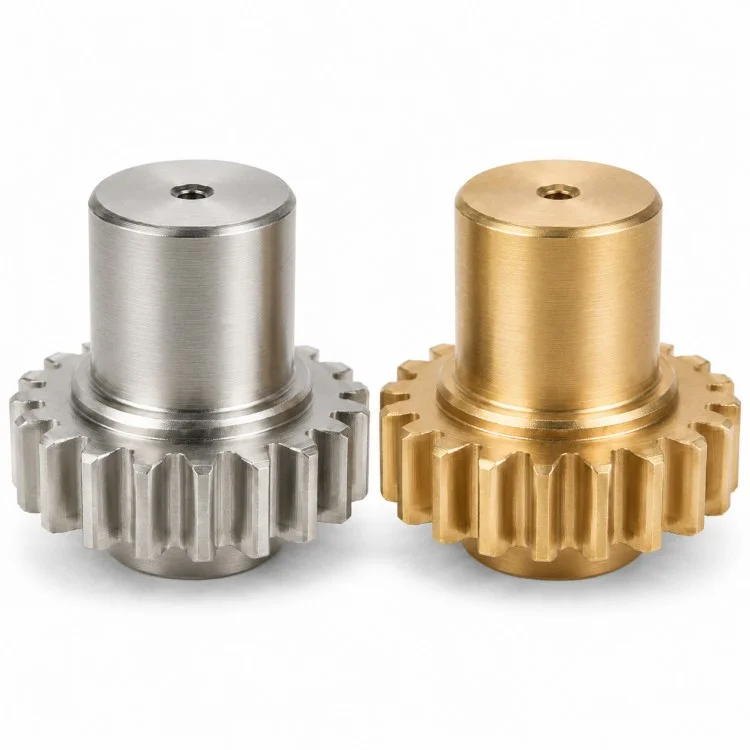

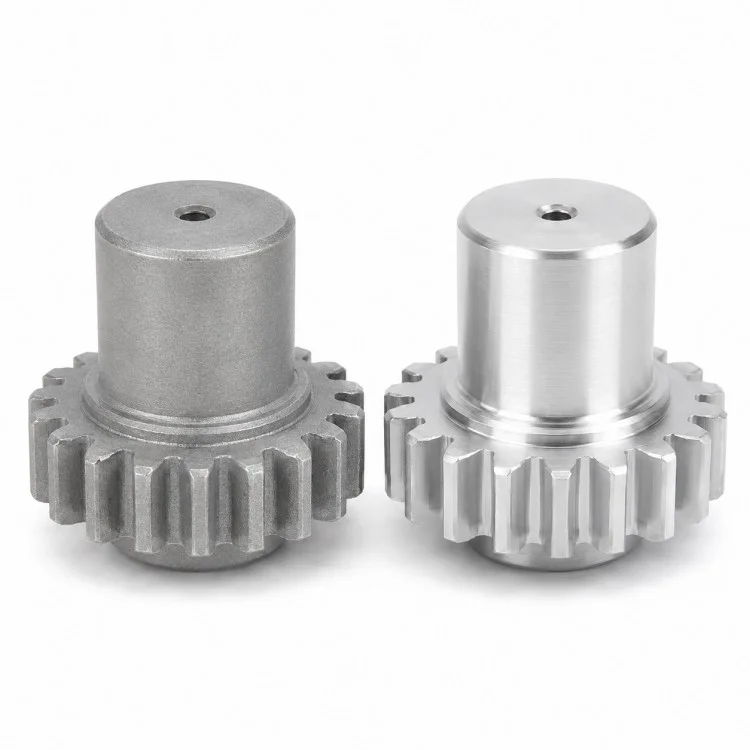

| bahan | 20# / 45# / 40Cr / 42CrMo / Keluli Tahan Karat / Loyang / Tersuai |
| Modul Gear / DP | Mengikut Lukisan |
| Nombor Gigi | Mengikut Lukisan |
| Sudut Tekanan | Mengikut Lukisan |
| Diameter lubang | Disesuaikan |
| Diameter Hab | Disesuaikan |
| Saiz Keseluruhan | Mengikut Lukisan atau Sampel |
| Toleransi Umum | Biasanya ±0.01 mm |
| Toleransi Kritikal | Mengikut Lukisan dan Penilaian Teknikal |
| Kemasan Permukaan | Nilai Ra Mengikut Lukisan |
| Rawatan Haba | Pelindapkejutan / Pembajaan / Rawatan Lain jika Diperlukan |

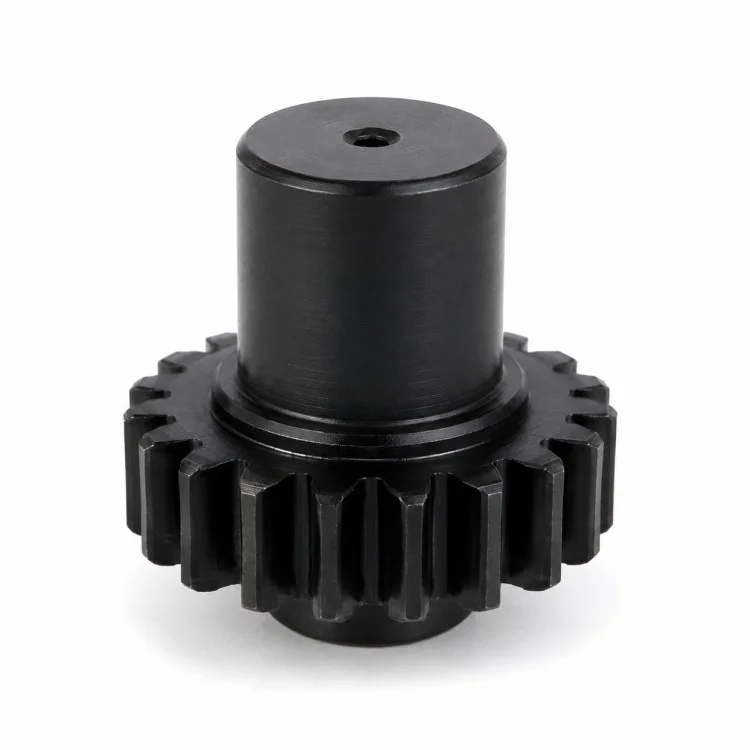

| Rawatan Permukaan | Oksida Hitam / Penyaduran Nikel / PVD / Tersuai |
| MOQ | 1 Keping Tersedia untuk Prototaip |
| Contoh Masa Utama | Biasanya 3–5 Hari Selepas Pengesahan Teknikal |
| Pengeluaran Beramai-ramai | Biasanya 10–15 Hari, Bergantung pada Kuantiti dan Proses |
| Format Lukisan | PDF / DWG / DXF / STEP / IGES / SolidWorks |
Laluan pengeluaran untuk Precision CNC Machined Spur Gear Hub dirancang di sekitar hubungan antara bahagian gear, lubang dan permukaan pengesanan daripada sekadar memesin setiap ciri secara berasingan.
| Peringkat Pembuatan | Titik Kawalan Utama |
| Kajian Lukisan | Sahkan parameter gear, toleransi dan dimensi mengawan |
| Penyediaan Bahan | Sahkan gred bahan dan saiz stok mentah |
| CNC Turning | Lubang mesin, diameter hab, bahu dan permukaan datum |
| Pemesinan Gear | Menghasilkan profil gigi mengikut modul/DP dan kiraan gigi |
| Deburring | Tanggalkan tepi tajam dan burr gear |
| Rawatan Haba | Dilakukan apabila kekerasan atau rintangan haus dinyatakan |
| Selesai Pemesinan | Betulkan dimensi kritikal selepas rawatan haba jika perlu |
| Rawatan Permukaan | Oksida hitam, penyaduran, PVD atau kemasan yang ditentukan |
| Pemeriksaan Dimensi | Periksa lubang, bahu, OD dan dimensi utama lain |
| Pemeriksaan Gear | Sahkan keperluan berkaitan gigi mengikut keperluan projek |
| Pembersihan Akhir | Keluarkan cip, minyak dan sisa pemprosesan |
| Pembungkusan | Perlindungan karat dan pembungkusan eksport seperti yang diperlukan |
| Item Perbandingan | Pemesinan Bersepadu Xiangxing Xin | Pemprosesan Kawalan Rendah Konvensional |
| Struktur Gear & Hab | Pelan pemesinan satu keping | Ciri sering dirawat secara berasingan |
| Pengurusan Datum | Hubungan datum fungsional dipertimbangkan | Pelbagai persediaan yang tidak berkaitan mungkin |
| Kedudukan Bore-to-Gear | Dikawal sebagai ciri berkaitan pemasangan | Risiko sisihan kumulatif yang lebih tinggi |
| Ketepatan Bahu | Termasuk dalam kawalan rantai dimensi | Kawalan dimensi individu sahaja |
| Pemilihan Bahan | Berdasarkan beban, haus dan persekitaran | Selalunya dipilih terutamanya mengikut kos |
| Perancangan Rawatan Haba | Elaun pemesinan dipertimbangkan terlebih dahulu | Rawatan haba dikendalikan secara berasingan |
| Prototaip | Prototaip 1 keping disokong | MOQ yang lebih tinggi mungkin diperlukan |
| Pemeriksaan | Dimensi mengawan utama disemak dengan lukisan | Semakan dimensi asas |
| Sokongan Kejuruteraan | Kajian lukisan dan proses tersedia | Terutamanya berorientasikan pengeluaran |
Untuk bahagian CNC standard, toleransi biasa biasanya dikawal sekitar ±0.01 mm. Untuk dimensi kritikal, toleransi yang lebih ketat boleh dinilai mengikut saiz bahagian, bahan, geometri dan kaedah pemesinan. Di bawah keadaan yang sesuai, keupayaan peralatan boleh mencapai kira-kira ±0.001 mm untuk ciri-ciri tertentu.
Bahan boleh dipilih mengikut aplikasi sebenar. Pilihan yang tersedia termasuk keluli karbon, keluli aloi, keluli tahan karat, aluminium, loyang, kuprum dan logam lain yang boleh dimesin yang disahkan.
Sila sediakan lukisan PDF atau DWG/DXF apabila boleh. Fail STEP, IGES atau SolidWorks 3D juga diterima. Bahan, kuantiti, toleransi, rawatan haba, kekerasan dan keperluan rawatan permukaan hendaklah disertakan apabila tersedia.
ya. Untuk komponen CNC berasaskan lukisan, Xiangxing Xin menyokong pengeluaran prototaip bermula dari satu bahagian. Ini membolehkan pelanggan mengesahkan kesesuaian, dimensi dan fungsi sebelum membuat pesanan pengeluaran.
Untuk kerjasama pertama, caj sampel dinilai mengikut kos bahan dan kesukaran pemesinan. Dalam projek yang sesuai, kos sampel yang dipersetujui boleh dikreditkan atau dikembalikan selepas pesanan pengeluaran berikutnya.
Xiamen Xiangxing Xin Industry and Trade Co., Ltd. beroperasi di bawah sistem pengurusan kualiti ISO 9001 dan IATF 16949. Sijil bahan, laporan pemeriksaan dimensi, invois komersial, senarai pembungkusan, sijil asal dan dokumen lain yang diperlukan boleh disahkan mengikut pesanan dan keperluan negara destinasi.

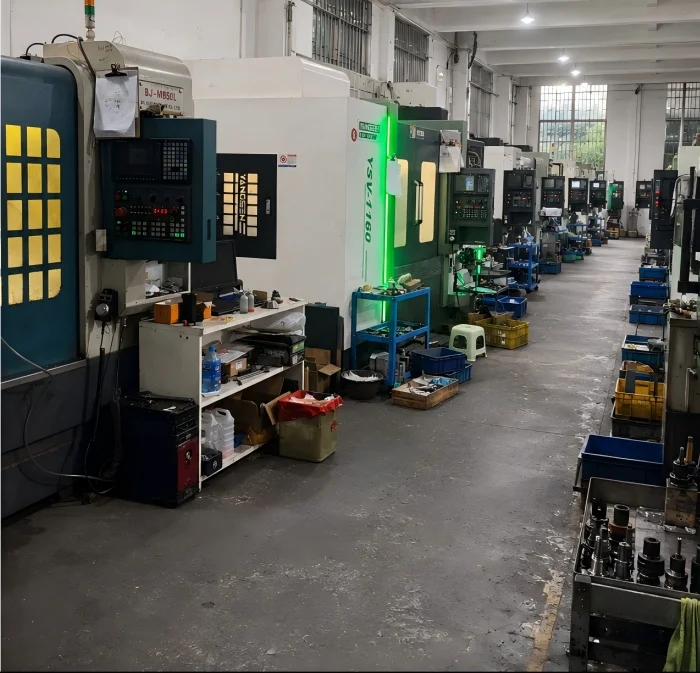

Xiamen Xiangxing Xin Industry and Trade Co., Ltd. ialah pengeluar sumber komponen logam ketepatan. Bagi pembeli luar negara yang mendapatkan komponen gear, Hab Gear Spur Mesin CNC Precision boleh diuruskan daripada semakan lukisan dan pengesahan prototaip melalui pengeluaran berulang dalam satu aliran kerja pembuatan.
Bahagian gear, diameter hab, lubang tengah dan permukaan pengesanan berlangkah boleh dirancang bersama. Ini mengurangkan perubahan datum yang tidak perlu dan membantu mengekalkan hubungan antara ciri penghantaran dan pemasangan.
Xiangxing Xin mengkaji bahan, permukaan berfungsi, rantai toleransi, rawatan haba dan pemprosesan sekunder sebelum pengeluaran. Oleh itu, laluan proses boleh dilaraskan kepada aplikasi sebenar dan bukannya menggunakan urutan pemesinan yang sama pada setiap bahagian gear.
Komponen berputar sangat bergantung pada hubungan antara bahagian gerek, hab dan gear. Datum berfungsi dipertimbangkan semasa pemesinan dan pemeriksaan untuk mengurangkan variasi kedudukan dan konsentrik.
Kuantiti prototaip boleh bermula dari satu bahagian. Ini amat berguna untuk mekanisme baharu, alat ganti, semakan reka bentuk dan pengesahan pemasangan sebelum pesanan yang lebih besar.
Setelah prototaip dan keperluan pemeriksaan telah disahkan, datum pemesinan, strategi perkakas dan titik pemeriksaan boleh dikekalkan untuk kelompok berikutnya untuk meningkatkan kebolehulangan.
Xiamen Xiangxing Xin Industry and Trade Co., Ltd. beroperasi di bawah sistem pengurusan kualiti ISO 9001 dan IATF 16949. Rekod pemeriksaan dimensi, dokumentasi bahan dan dokumen kualiti khusus projek lain boleh disediakan mengikut keperluan yang dipersetujui.
