Lengan Rangkaian Rata Mesin CNC Ketepatan

Untuk sumber OEM,Xiangxing Xinmembekalkan Precision CNC Machined Flat Linkage Arm daripada lukisan 2D, fail 3D atau sampel yang diluluskan. Daripada menganggap lubang pelekap, badan rata dan hujung berbentuk sebagai ciri yang tidak berkaitan, laluan pemesinan dirancang di sekitar sambungan sebenar komponen dan fungsi gerakan.

Untuk bahagian nipis atau sederhana tebal, penyediaan kosong boleh dipilih mengikut toleransi dimensi, kualiti tepi dan volum pengeluaran. Kemasan CNC ketepatan kemudian digunakan untuk lubang pelekap kritikal, geometri hujung dan permukaan rujukan yang ditentukan. Ini membolehkan bahagian itu kekal menjimatkan tanpa mengorbankan dimensi yang secara langsung mempengaruhi pemasangan.

Apabila pautan beroperasi di sekeliling pin, aci atau pengikat, diameter dan kedudukan lubang pelekap boleh diperiksa sebagai ciri kefungsian. Peralihan tepi dan kemasan sudut juga boleh dikawal untuk mengurangkan burr, mencegah gangguan dan menambah baik pengendalian semasa pemasangan.

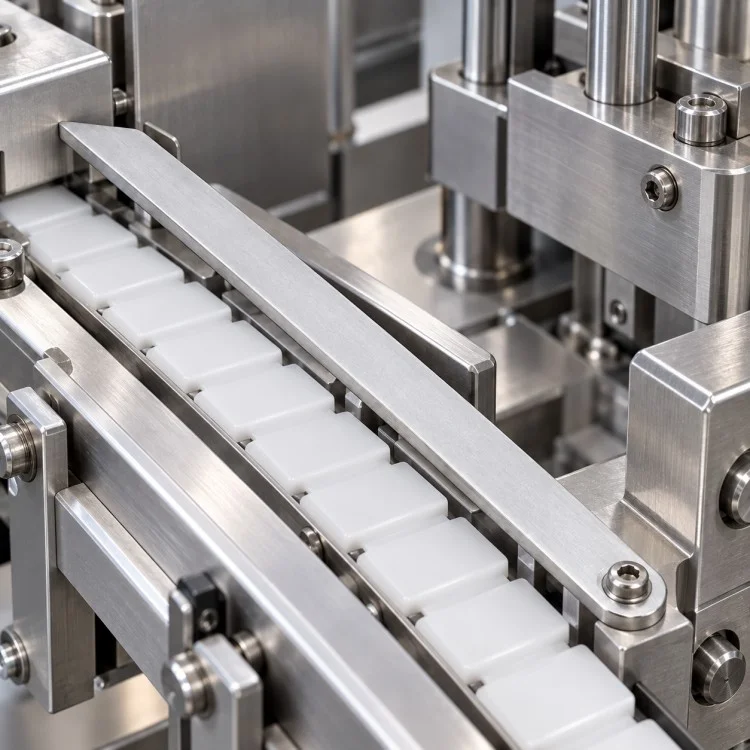

Jenis komponen ini biasanya sesuai untuk mekanisme automasi, lekapan, peralatan industri, sistem pelarasan, pautan mekanikal, pemasangan kawalan dan aplikasi lain yang memerlukan ahli penyambung tegar tipis.

Spesifikasi

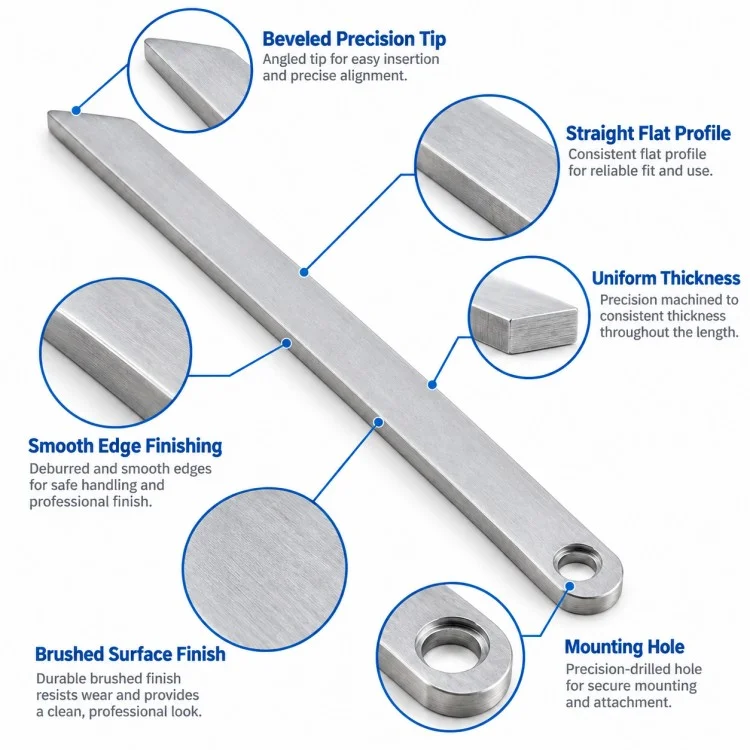

Reka Bentuk & Aplikasi Berfungsi

Geometri sekeping nipis berguna di mana sambungan tegar diperlukan tanpa menduduki ruang pemasangan yang berlebihan.

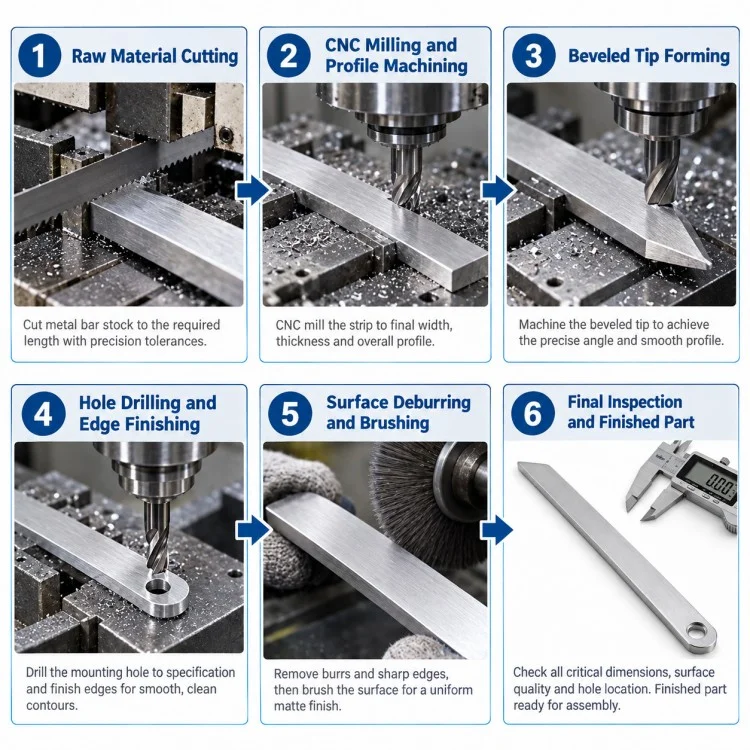

Proses Pengilangan

Pengeluaran komponen pautan rata tidak terhad kepada satu kaedah pemesinan. Laluan boleh dipilih mengikut ketebalan, ketepatan, kuantiti dan keperluan kualiti tepi.

Soalan Lazim

S1: Apakah toleransi yang boleh anda capai pada komponen pautan?

Dimensi CNC standard biasanya dikawal sekitar ±0.01 mm. Keperluan yang lebih ketat untuk lubang pelekap, kedudukan lubang atau ciri mengawan boleh dinilai secara individu. Di bawah bahagian geometri dan keadaan pemesinan yang sesuai, ciri khusus mungkin mencapai keupayaan peralatan sekitar ±0.001 mm.

S2: Apakah bahan yang boleh anda mesin?

Kami boleh menilai aloi aluminium, keluli tahan karat, keluli karbon dan aloi, loyang, tembaga dan bahan boleh dimesinan lain yang disahkan mengikut kekuatan, rintangan kakisan dan keperluan aplikasi.

S3: Bolehkah panjang, saiz lubang dan bentuk hujung disesuaikan?

ya. Keseluruhan panjang, lebar, ketebalan, diameter lubang pelekap, hujung bulat, hujung bersudut dan geometri lain semuanya boleh dihasilkan mengikut lukisan pelanggan.

S4: Bolehkah saya memesan hanya satu prototaip?

ya. Xiangxing Xin menyokong prototaip CNC berasaskan lukisan bermula dari satu bahagian, membolehkan pelanggan menyemak kesesuaian dan fungsi sebelum pengeluaran kelompok.

S5: Adakah sampel pertama percuma?

Untuk kerjasama pertama, kos sampel dinilai mengikut kesukaran bahan mentah dan pemesinan. Untuk projek yang sesuai, caj sampel yang dipersetujui boleh dikreditkan atau dikembalikan selepas pesanan pengeluaran berikutnya.

S6: Apakah fail yang perlu saya hantar untuk sebut harga?

Lukisan PDF, DWG dan DXF disyorkan untuk dimensi dan toleransi. Fail STEP, IGES dan SolidWorks juga diterima. Sila sertakan bahan, kuantiti, kemasan permukaan dan keperluan toleransi kritikal apabila tersedia.

Kelebihan Langsung Kilang

Xiamen Xiangxing Xin Industry and Trade Co., Ltd. menyediakan pengeluaran kilang sumber untuk komponen logam ketepatan berasaskan lukisan, menggabungkan semakan kejuruteraan, pemesinan prototaip, pemeriksaan dan pembuatan ulangan dalam satu aliran kerja.

Pemilihan Proses Fleksibel

Tidak setiap bahagian sambungan rata memerlukan laluan yang sama. Mengikut ketebalan, toleransi dan kuantiti, kosong boleh dihasilkan menggunakan pemesinan CNC, pemotongan laser atau pemotongan waterjet sebelum ciri kritikal dimesin kemasan.

Perhatian kepada Kedudukan Lubang Berfungsi

Untuk bahagian pautan, diameter lubang yang tepat sahaja tidak mencukupi. Kedudukan lubang relatif kepada hujung bertentangan dan profil luaran secara langsung boleh mempengaruhi perjalanan mekanisme, jadi hubungan ini boleh dianggap sebagai titik pemeriksaan berfungsi.

Keupayaan Bahan Luas

Bahan pemesinan yang tersedia termasuk aloi aluminium, keluli tahan karat, keluli karbon, keluli aloi, loyang, tembaga dan logam lain yang sesuai, menjadikannya lebih mudah untuk memadankan kekuatan, rintangan kakisan, berat dan sasaran kos.

Pengeluaran Mesra Prototaip

Pengeluaran prototaip satu keping disokong untuk bahagian berasaskan lukisan, yang berguna untuk pengesahan reka bentuk, ujian mekanikal dan pengesahan kesesuaian sebelum pesanan yang lebih besar.

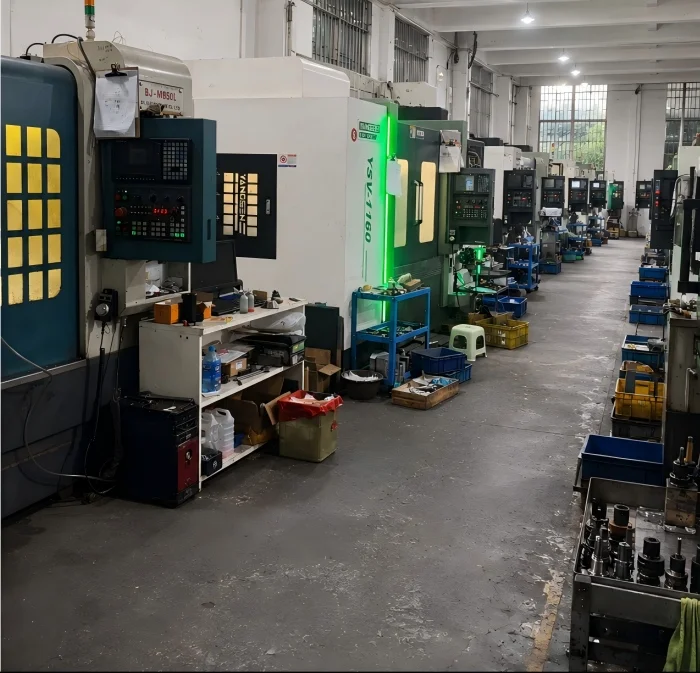

Peralatan dan Julat Pemesinan

Xiamen Xiangxing Xin Industry and Trade Co., Ltd. mempunyai kebolehan pemesinan pusingan CNC, pengilangan putar, 3 paksi, 4 paksi dan 5 paksi. Untuk projek putaran yang lebih besar, dua pelarik CNC boleh mengendalikan kira-kira 1500 mm diameter pusingan tertakluk kepada semakan lukisan.

Kualiti dan Kebolehulangan

Lengan Rangkaian Rata Mesin CNC Precision boleh dihasilkan dengan datum pemesinan terkawal dan titik pemeriksaan ulangan selepas prototaip diluluskan, membantu mengekalkan konsistensi dimensi merentas kelompok berikutnya.

Xiamen Xiangxing Xin Industry and Trade Co., Ltd. beroperasi di bawah sistem pengurusan kualiti ISO 9001 dan IATF 16949. Sijil bahan, laporan pemeriksaan dimensi dan dokumen kualiti lain yang dipersetujui boleh disediakan mengikut keperluan projek.
