Precision CNC Machined Flanged Stepped Shaft

Bagi OEM, Xiangxing Xin ialah pengilang Precision CNC Machined Flanged Stepped Shaft yang memfokuskan pada aci di mana beberapa diameter dan rujukan paksi mesti berfungsi bersama. Daripada menggunakan satu permukaan silinder berterusan, komponen itu menggabungkan berbilang jurnal, bahu peralihan dan bebibir kamiran supaya bahagian mengawan yang berbeza boleh diletakkan pada kedudukan yang ditentukan sepanjang paksi putaran yang sama.

Bebibir amat penting dalam struktur ini. Ia boleh bertindak sebagai hentian paksi, rujukan pelekap atau titik pemisah antara dua zon pemasangan, bergantung pada reka bentuk peralatan. Oleh itu, kedudukan muka dan ketebalannya perlu dipertimbangkan bersama dengan diameter aci bersebelahan dan bukannya diperiksa sebagai ciri luaran yang terpencil.

Beberapa bahagian berlangkah diedarkan di sepanjang aci. Kawasan ini mungkin mempunyai keperluan kesesuaian yang berbeza, bermakna satu jurnal boleh berfungsi sebagai permukaan pengesan manakala bahagian lain hanya menyediakan pelepasan atau sokongan struktur. Toleransi akhir sepatutnya mengikut fungsi sebenar setiap diameter yang ditunjukkan pada lukisan pelanggan.

Perancangan proses untuk bahagian jenis ini biasanya bermula dengan datum pusingan yang stabil. Pusingan kasar dan penamat disusun di sekeliling jujukan jurnal, kedudukan bahu dan muka bebibir. Di mana padanan larian yang lebih ketat atau keperluan permukaan ditentukan, kawasan silinder terpilih mungkin menerima kemasan atau pengisaran tambahan selepas operasi memusing utama.

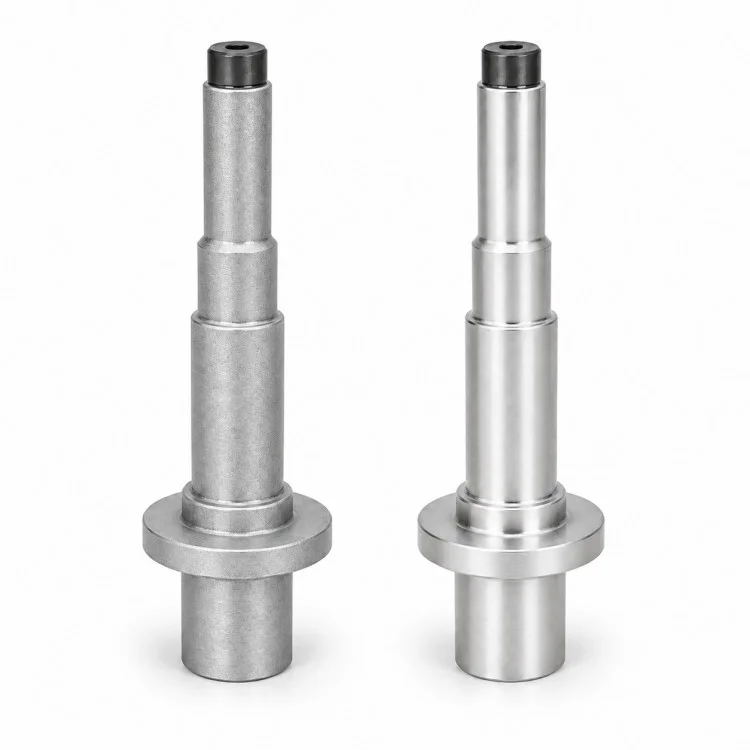

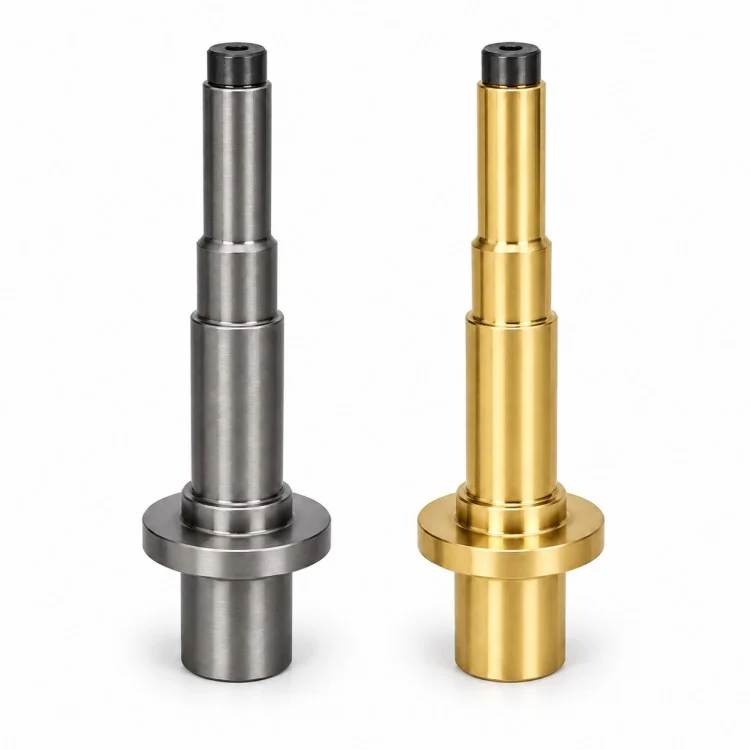

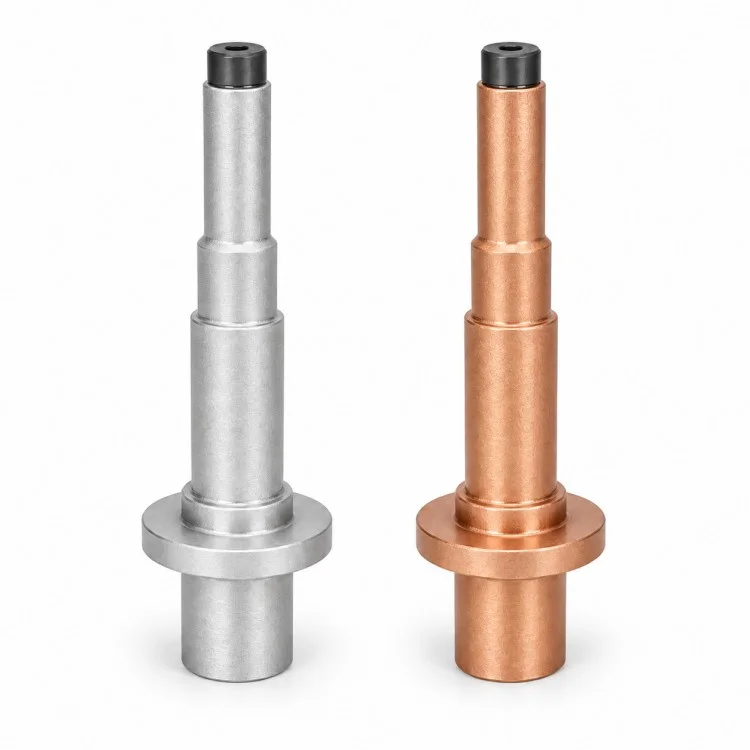

Xiamen Xiangxing Xin Industry and Trade Co., Ltd.boleh mengeluarkan jenis aci ini dalam aloi aluminium yang sesuai, keluli tahan karat, keluli karbon/aloi, loyang dan bahan boleh dimesinan lain yang disahkan. Pemeriksaan boleh memfokuskan pada peralihan diameter, jarak paksi, muka bebibir, jumlah panjang dan dimensi lain yang secara langsung mempengaruhi pemasangan dan penjajaran mekanikal.

Spesifikasi

Ciri-ciri Produk

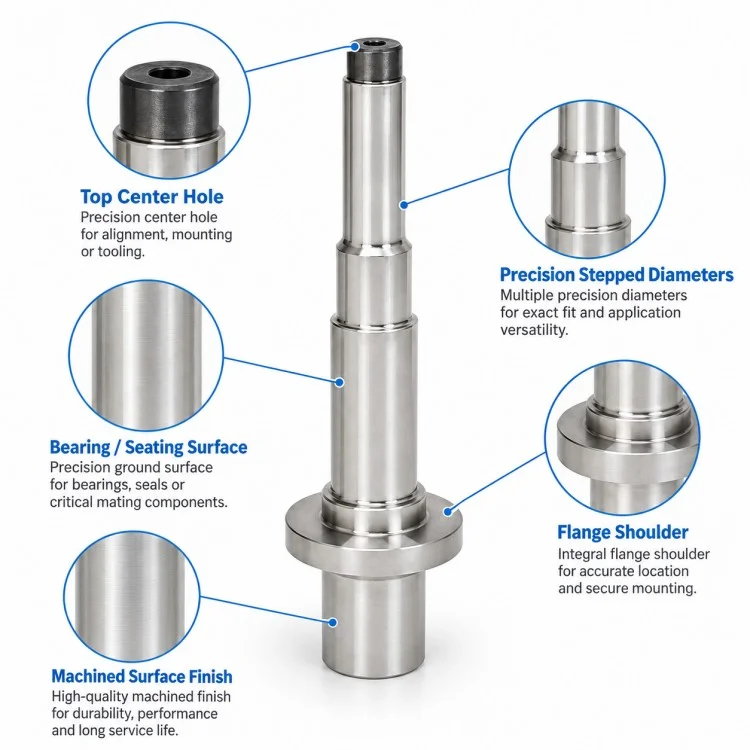

Diameter Berfungsi Daripada Satu Aci Seragam

Bahagian aci yang berbeza boleh diberikan diameter yang berbeza dan keperluan kesesuaian, membolehkan satu komponen bersambung dengan beberapa bahagian mengawan.

Bebibir Axial Integral

Bebibir mencipta rujukan paksi positif tanpa memerlukan kolar berasingan dalam reka bentuk di mana hentian bersepadu lebih disukai.

Peralihan Bahu Yang Jelas

Berbilang bahu memisahkan jurnal berfungsi dan membantu menetapkan kedudukan pemasangan galas, lengan atau komponen silinder lain.

Kawalan Dimensi Membujur

Untuk Aci Berpijak Berbebibir Mesin CNC Ketepatan, jarak paksi antara bahu dan bebibir boleh sama pentingnya dengan diameter individu kerana dimensi ini menentukan di mana bahagian mengawan duduk selepas pemasangan.

Ketepatan Terpilih

Hanya permukaan yang benar-benar memerlukan kesesuaian ketepatan memerlukan kawalan yang lebih ketat, manakala kawasan struktur tidak kritikal boleh mengikut toleransi am yang sesuai.

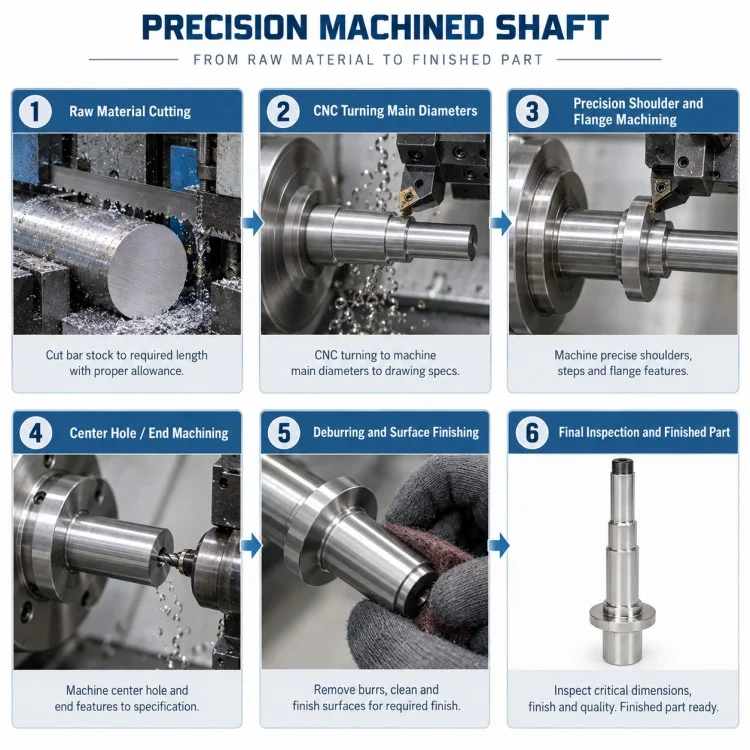

Proses Pembuatan

Soalan Lazim

S1: Bolehkah setiap diameter berlangkah mempunyai toleransi yang berbeza?

ya. Toleransi boleh diberikan mengikut fungsi setiap jurnal dan bukannya menggunakan satu toleransi kepada keseluruhan aci.

S2: Bolehkah kedudukan bebibir dikawal sebagai dimensi paksi kritikal?

ya. Apabila bebibir menentukan kedudukan pemasangan, lokasi mukanya boleh dianggap sebagai dimensi rujukan utama.

S3: Bolehkah jurnal galas dikisar selepas dipusing?

Ya, apabila lukisan memerlukan kemasan yang sesuai atau permukaan yang menjadikan pengisaran sesuai.

S4: Bolehkah aci dihasilkan daripada satu kepingan pepejal?

Jika lukisan pelanggan dan laluan bahan sesuai, aci dan bebibir bertingkat boleh dihasilkan sebagai satu komponen bersepadu.

S5: Apakah maklumat yang membantu anda memetik bahagian ini dengan tepat?

Maklumat yang paling berguna termasuk semua diameter aci, panjang paksi, dimensi bebibir, toleransi muat, kekasaran permukaan, bahan, rawatan haba dan kuantiti pesanan.

S6: Adakah semua bahagian berlangkah memerlukan kemasan permukaan yang sama?

Tidak. Tempat duduk galas, jurnal mencari dan permukaan struktur am boleh mempunyai keperluan kekasaran yang berbeza mengikut fungsi.

S7: Bolehkah prototaip dihasilkan sebelum pesanan kelompok?

ya. Kuantiti prototaip boleh digunakan untuk mengesahkan kesesuaian kunci dan dimensi pemasangan sebelum pengeluaran semula.

Kelebihan Langsung Kilang

Untuk projek aci berbilang langkah, Xiamen Xiangxing Xin Industry and Trade Co., Ltd. menyediakan sokongan pembuatan langsung Xiangxing Xin untuk Precision CNC Machined Flanged Stepped Shaft daripada semakan teknikal melalui pemeriksaan dan pengeluaran ulangan.

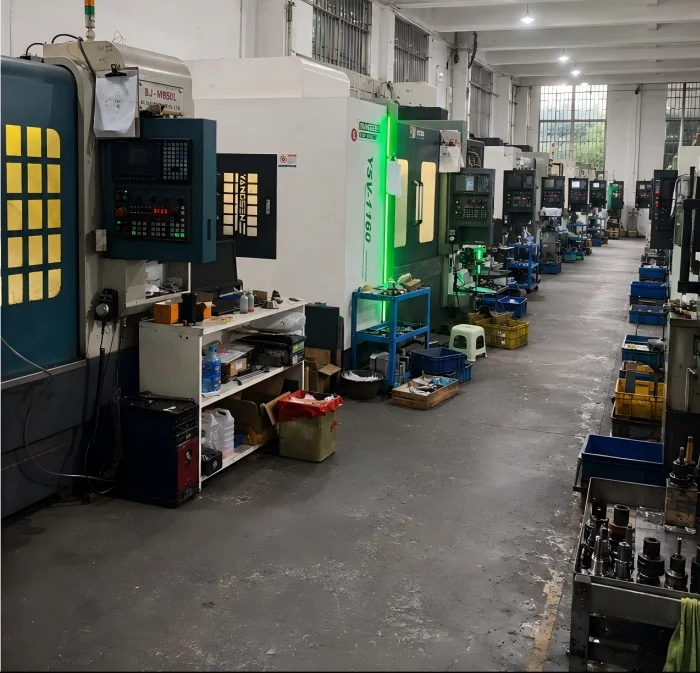

Keupayaan Pusing Kuat dan Pusing Kilang

Kilang itu menggabungkan peralatan pemusing dan pemusing CNC, membolehkan geometri berasaskan aci dan butiran bukan putaran tambahan diselaraskan mengikut reka bentuk bahagian.

Peruntukan Toleransi Praktikal

Daripada memaksa toleransi ketat yang tidak perlu pada keseluruhan komponen, semakan kejuruteraan boleh mengenal pasti tempat duduk galas sebenar, mencari jurnal dan permukaan rujukan paksi sebelum pemesinan.

Pemeriksaan Permukaan Kritikal

CMM, pengukuran ketinggian, pemeriksaan kekasaran, mikrometer dan peralatan pemeriksaan lain boleh dipilih mengikut keperluan dimensi sebenar.

Sokongan Dari Prototaip kepada Pengeluaran

Tempahan prototaip satu keping boleh diterima, membolehkan reka bentuk aci baharu disahkan sebelum beralih ke kuantiti pengeluaran biasa.

Proses Sekunder Tersedia

Apabila lukisan memerlukannya, rawatan haba, rawatan permukaan dan proses penyumberan luar yang berkaitan boleh diselaraskan dalam laluan pembuatan.

Rujukan Pesanan Ulang Stabil

Setelah dimensi kritikal dan permukaan berfungsi disahkan, titik proses dan pemeriksaan boleh dikekalkan untuk pengeluaran seterusnya, membantu meningkatkan kebolehulangan antara kelompok.
