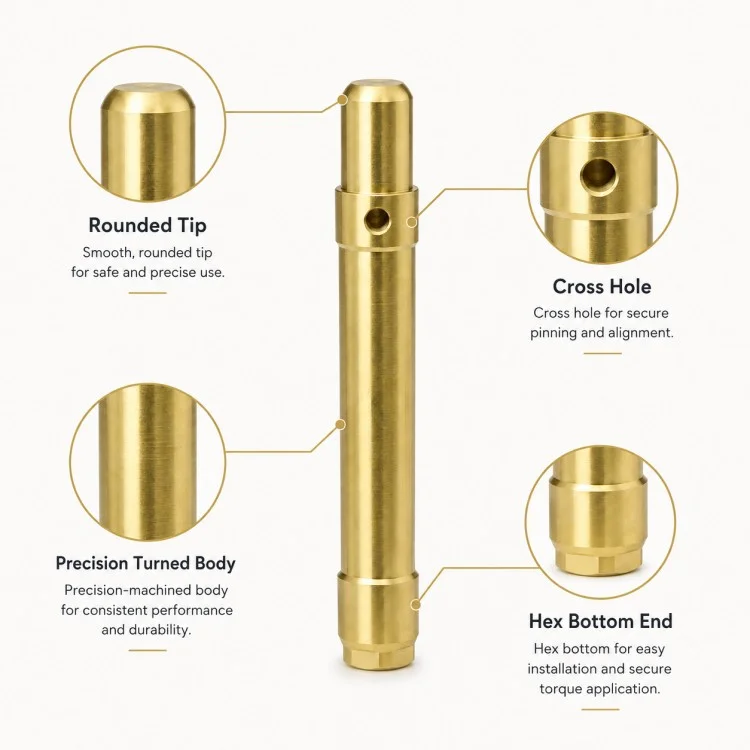

Precision CNC Machined Cross-Drilled Stepped Shaft

Xiangxing Xin mengeluarkan Precision CNC Machined Cross-Drilled Stepped Shaft untuk pembeli OEM sebagai pengilang langsung, memfokuskan pada hubungan dimensi yang menjejaskan pemasangan dan bukannya merawat setiap ciri secara bebas. Bahagian tengah yang panjang menyediakan rujukan silinder utama, manakala bahu berpijak dan diameter hujung boleh digunakan untuk mencari, menyokong atau menyambung mengikut reka bentuk pelanggan.

Lubang melintang diletakkan berhampiran satu bahagian bertingkat. Bergantung pada reka bentuk peralatan, ciri sedemikian boleh digunakan untuk pin, elemen pengunci, titik pengikat atau antara muka mekanikal yang lain; fungsi sebenar harus mengikut lukisan pelanggan dan bukannya diandaikan semasa pengeluaran.

Untuk komponen aci panjang, perancangan proses juga mesti mempertimbangkan hubungan antara panjang keseluruhan, diameter jurnal, kedudukan bahu dan lokasi lubang. Urutan pusingan yang sesuai, kaedah sokongan dan operasi penggerudian sekunder dipilih mengikut geometri supaya kawasan mengawan yang penting kekal berkaitan dengan betul dengan datum putaran utama.

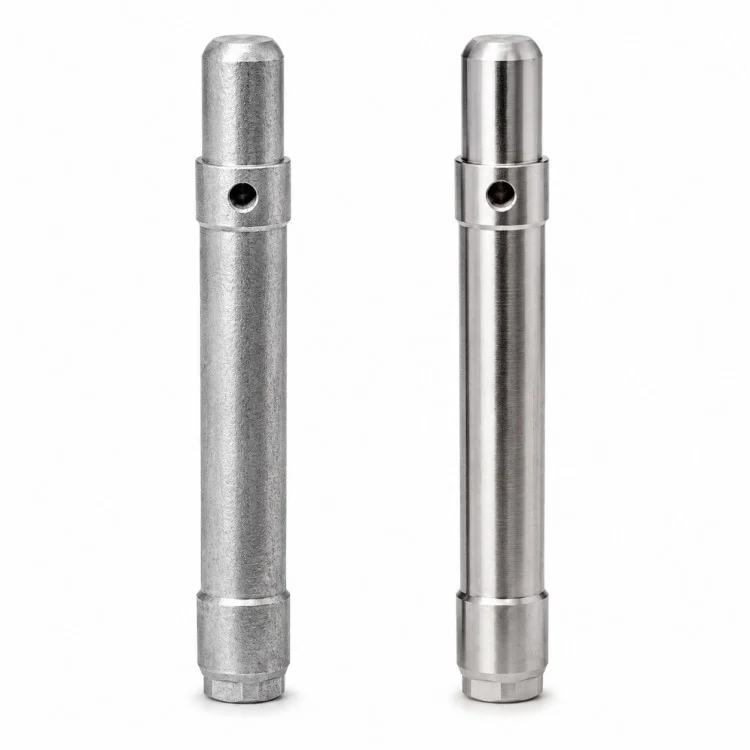

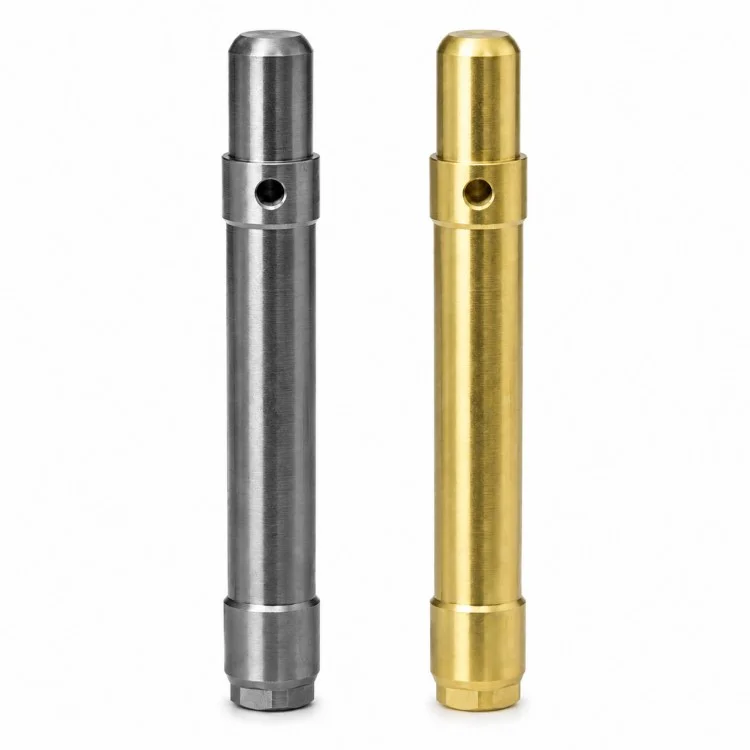

Pemilihan bahan boleh dipadankan dengan keperluan kekuatan, haus, kakisan dan berat. Keluli tahan karat, keluli karbon, keluli aloi, aloi aluminium, loyang atau logam boleh mesin lain boleh dipertimbangkan apabila sesuai dari segi teknikal. Rawatan haba, pengisaran, penyaduran atau proses sekunder lain digunakan hanya apabila diperlukan oleh spesifikasi teknikal.

Xiamen Xiangxing Xin Industry and Trade Co., Ltd.boleh termasuk diameter aci, jarak bahu, kedudukan lubang silang, ciri hujung dan dimensi mengawan kritikal dalam pelan pemeriksaan. Pendekatan ini sesuai untuk projek peralatan bukan standard di mana kesesuaian mekanikal yang boleh dipercayai lebih penting daripada sekadar memadankan aci katalog am.

Kelebihan Produk

Geometri Berbilang Diameter dalam Satu Bahagian

Diameter dan bahu aci yang berbeza boleh diintegrasikan ke dalam satu komponen, membolehkan beberapa kawasan penempatan dan mengawan diselaraskan pada badan putaran yang sama.

Kawalan Kedudukan Lubang Rentas

Lubang melintang boleh diletakkan mengikut hubungannya dengan bahu dan datum aci yang berdekatan, yang penting apabila lubang mengambil bahagian dalam menyemat, mengunci atau memasang.

Pertimbangan Pembuatan Aci Panjang

Komponen silinder panjang memerlukan perhatian kepada sokongan, urutan pemesinan dan hubungan dimensi dan bukannya hanya memutar setiap diameter secara bebas.

Ciri Akhir Berfungsi

Chamfers, diameter dikurangkan, flat atau struktur hujung lain boleh digabungkan mengikut peralatan mengawan dan kaedah pemasangan.

Kesesuaian Mekanikal Berasaskan Lukisan

Dimensi ditakrifkan di sekitar antara muka pemasangan sebenar, menjadikan komponen sesuai untuk jentera bukan standard di mana aci katalog tidak sepadan dengan geometri yang diperlukan.

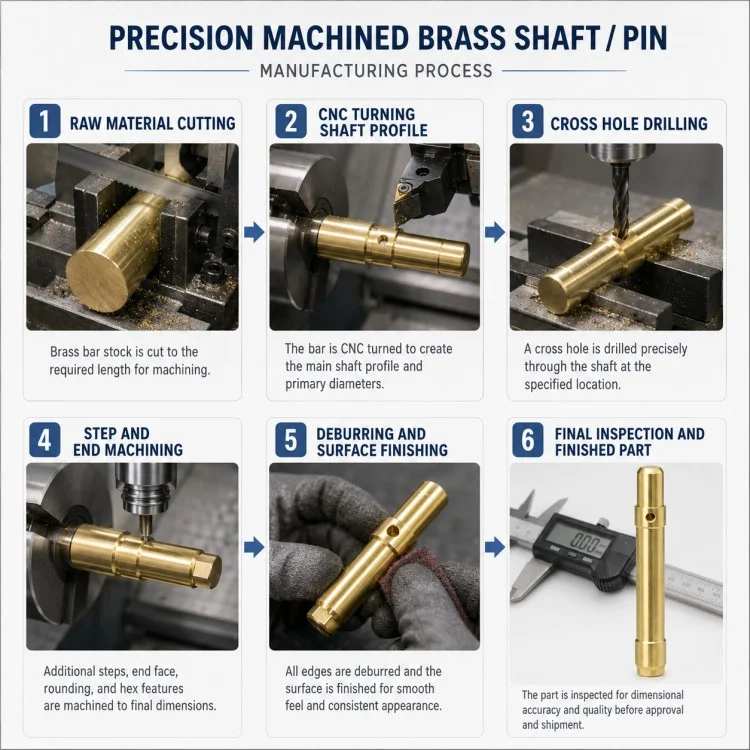

Proses Pengilangan

Menghasilkan Aci Berlangkah Gerudi Silang Bermesin CNC Ketepatan memerlukan datum pusingan dan ciri melintang untuk dirancang sebagai satu sistem pemesinan dan bukannya operasi yang tidak berkaitan.

Perbandingan Produk

Soalan Lazim

S1: Bolehkah kedudukan lubang silang disesuaikan?

ya. Diameter lubang, kedudukan paksi dan hubungan dengan bahu berdekatan boleh mengikut lukisan yang diluluskan.

S2: Bolehkah diameter aci yang berbeza dihasilkan pada bahagian yang sama?

ya. Jurnal berbilang, bahu dan bahagian berlangkah boleh dimesin mengikut antara muka mengawan yang diperlukan.

S3: Adakah aci panjang secara automatik memerlukan pengisaran?

Tidak. Pengisaran bergantung pada toleransi, kemasan permukaan, kesesuaian dan keperluan fungsi. Ia hanya perlu ditambah apabila perlu secara teknikal.

S4: Bolehkah bentuk hujung diubah suai?

ya. Chamfers, diameter yang dikurangkan, flat atau ciri hujung lain boleh dihasilkan mengikut reka bentuk peralatan.

S5: Apakah yang perlu kami sediakan untuk sebut harga yang tepat?

Lukisan 2D atau model 3D diutamakan, bersama-sama dengan bahan, kuantiti, toleransi, keperluan permukaan dan maklumat tentang kawasan mengawan kritikal.

S6: Bolehkah geometri yang sama dihasilkan dalam bahan yang berbeza?

Ya, tertakluk kepada semakan kejuruteraan. Perubahan bahan boleh menjejaskan pemesinan, kekuatan, tingkah laku haus dan kemasan hiliran.

S7: Dimensi yang manakah harus dianggap sebagai kritikal?

Ini bergantung pada aplikasi, tetapi diameter jurnal, jarak bahu, kedudukan lubang silang dan kawasan mengawan biasanya penting pada jenis aci ini.

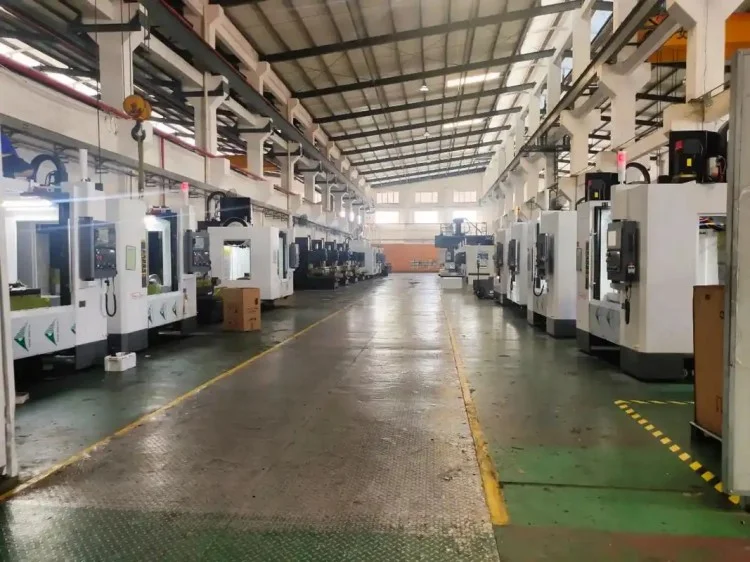

Kelebihan Langsung Kilang

Untuk projek aci bukan standard yang panjang,Xiamen Xiangxing Xin Industry and Trade Co., Ltd.menggunakan pendekatan pembuatan Xiangxing Xin untuk menyokong pengeluaran Precision CNC Machined Cross-Drilled Stepped Shaft daripada semakan proses melalui pesanan berulang.

Perancangan Proses Berorientasikan Datum

Laluan pemesinan boleh dibina di sekeliling rujukan aci utama supaya jurnal, bahu dan ciri melintang dikawal sebagai geometri fungsian yang berkaitan.

Pengalaman Pemesinan Aci Panjang

Penjujukan proses dan pegangan kerja boleh dipilih mengikut hubungan panjang aci dan diameter daripada menggunakan tetapan yang sama digunakan untuk bahagian silinder pendek.

Koordinasi Lubang Rentas dan Pusingan

Operasi pusingan dan lubang melintang boleh dirancang bersama untuk mengurangkan perubahan datum yang tidak perlu semasa pengeluaran.

Kajian Kejuruteraan Sebelum Pemesinan

Kawasan patut kritikal, bahu, kedudukan lubang dan struktur hujung boleh dikenal pasti sebelum pengeluaran supaya usaha pemeriksaan tertumpu pada dimensi yang sebenarnya mempengaruhi pemasangan.

Prototaip dan Sambungan Pengeluaran Ulangan

Selepas bahagian baharu telah disahkan, maklumat proses yang disahkan boleh dibawa ke dalam pembuatan ulangan kemudian dan bukannya membina semula laluan teknikal daripada sifar.

Fleksibiliti Proses Bahan dan Sekunder

Xiangxing Xinboleh menyelaraskan pusingan, penggerudian, pengilangan pilihan, rawatan haba, pengisaran dan kemasan permukaan mengikut reka bentuk aci tertentu.
