Penyambung Manifold Dwi-Port Mesin CNC Ketepatan

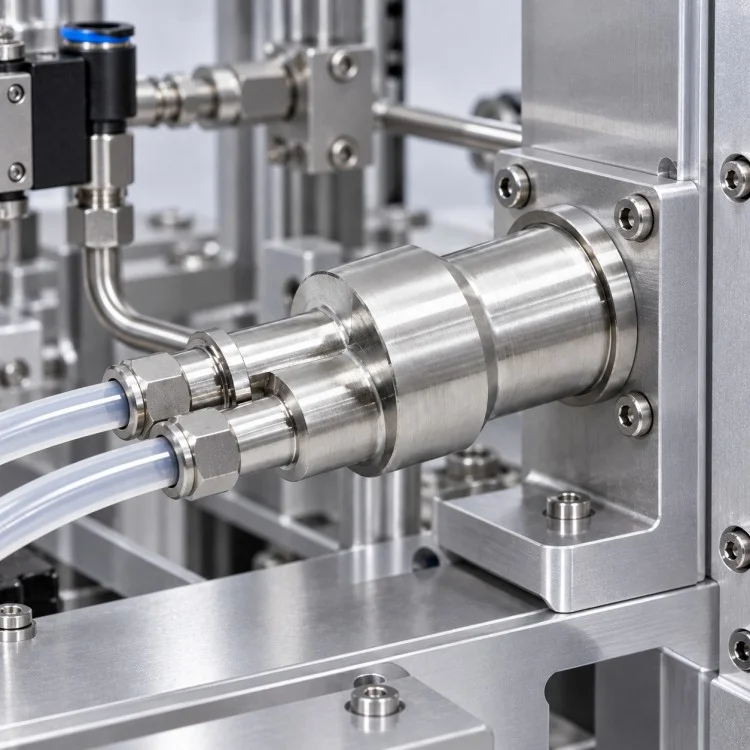

Xiangxing Xin ialah pengeluar Penyambung Manifold Dwi-Port Bermesin CNC Precision untuk komponen padat di mana dua laluan, berbilang diameter dan beberapa rujukan pemasangan mesti disepadukan ke dalam satu badan mesin. Port hadapan berkembar boleh bersambung dengan tiub mengawan, lengan atau komponen lain yang direka oleh pelanggan, manakala badan bertingkat yang lebih besar menyediakan sokongan struktur dan permukaan kedudukan.

Kedua-dua port itu bukan sekadar ciri silinder berulang. Jarak tengah, ketinggian relatif, saiz gerek dan hubungannya dengan badan utama boleh menjejaskan pemasangan hiliran secara langsung. Atas sebab ini, pemesinan dan pemeriksaan harus menganggap bahagian dwi-port sebagai satu kumpulan ciri berfungsi dan bukannya memeriksa setiap bukaan secara bebas.

Di belakang kawasan pelabuhan, komponen beralih melalui beberapa diameter sebelum mencapai bebibir belakang. Bahu ini boleh menyediakan rujukan pemasangan, had sisipan atau kedudukan mengawan dalam sistem mekanikal yang lebih besar. Bebibir belakang juga boleh digunakan sebagai hentian paksi atau rujukan pemasangan bergantung pada reka bentuk pelanggan.

Pemilihan bahan dan proses hendaklah mengikut persekitaran kerja sebenar. Aloi aluminium sesuai di mana berat yang lebih rendah dan kebolehmesinan yang baik adalah penting, manakala keluli tahan karat, keluli aloi, loyang atau bahan berasaskan tembaga boleh dipilih untuk keperluan kekuatan, kakisan, kekonduksian atau aplikasi yang berbeza. Rawatan permukaan dan kemasan tambahan boleh diatur mengikut spesifikasi yang disahkan.

Untuk kawalan pengeluaran,Xiamen Xiangxing Xin Industry and Trade Co., Ltd.boleh memfokuskan pemeriksaan pada jarak pusat dwi-port, dimensi gerek individu, diameter luar melangkah, lokasi bahu, kedudukan bebibir dan ciri-ciri mengawan lain yang ditentukan lukisan, membantu bahagian yang telah siap memasuki pemasangan pelanggan dengan pelarasan dimensi yang lebih sedikit.

Spesifikasi

Kelebihan Produk

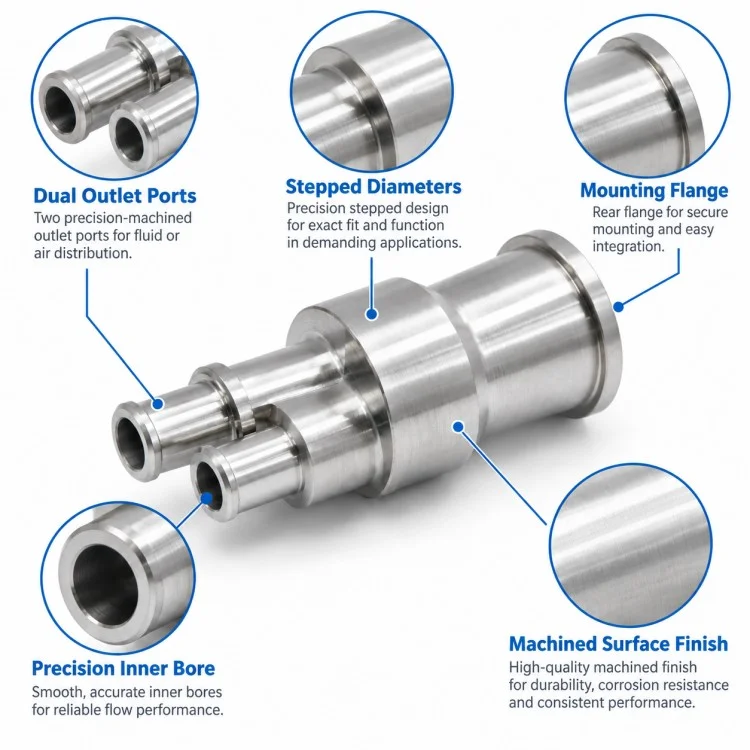

Pembinaan Dwi-Port Bersepadu

Dua laluan sambungan digabungkan ke dalam satu badan mesin, mengurangkan bilangan komponen berasingan yang diperlukan dalam pemasangan yang direka di sekeliling penyambung bersepadu.

Jarak Pusat Pelabuhan Terkawal

Hubungan kedudukan antara kedua-dua port boleh dimesin dan diperiksa sebagai kumpulan berfungsi, yang amat penting apabila ia bersambung terus dengan komponen dwi-port yang lain.

Rujukan Berbilang Kedudukan

Badan berpijak menyediakan beberapa permukaan pengesanan yang mungkin. Diameter dan bahu yang berbeza boleh diberikan kepada fungsi sisipan, sokongan, pengedap atau kedudukan paksi mengikut lukisan pelanggan.

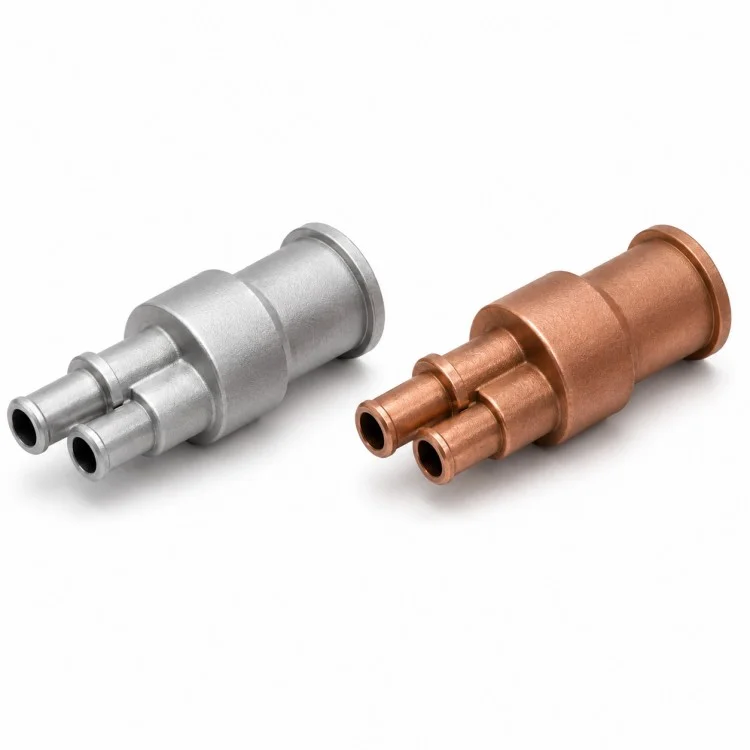

Pemilihan Bahan Fleksibel

Konsep struktur yang sama boleh dihasilkan dalam logam boleh mesin yang berbeza mengikut kekuatan, berat, rintangan kakisan, kekonduksian dan keperluan persekitaran perkhidmatan.

Pemeriksaan Fungsian Berasaskan Lukisan

Untuk Penyambung Manifold Dwi-Port Mesin CNC Precision, pemeriksaan boleh menumpukan pada dimensi yang mempengaruhi pemasangan sebenar dan bukannya menggunakan toleransi ketat yang tidak perlu pada setiap permukaan.

Perbandingan Produk

Soalan Lazim

S1: Bolehkah kedua-dua port mempunyai diameter yang berbeza?

ya. Kedua-dua petikan tidak perlu sama. Diameter pelabuhan, kedalaman, ketebalan dinding dan jarak tengah semuanya boleh mengikut lukisan pelanggan.

S2: Bolehkah anda mengawal jarak tengah antara dua port?

ya. Jarak tengah boleh dianggap sebagai dimensi kefungsian kritikal apabila ia secara langsung mempengaruhi pemasangan bahagian mengawan.

S3: Apakah bahan yang boleh digunakan?

Bahan boleh dipilih mengikut aplikasi, termasuk aloi aluminium, keluli tahan karat, keluli karbon atau aloi, loyang, tembaga dan lain-lain bahan boleh dimesin yang disahkan.

S4: Apakah MOQ anda?

Xiangxing Xin boleh menyokong pengeluaran prototaip bermula dari 1 keping untuk komponen tersuai berasaskan lukisan.

S5: Apakah kaedah pembayaran yang anda terima?

Terma pembayaran dan kaedah pembayaran yang ada disahkan dalam sebut harga atau Invois Proforma mengikut nilai pesanan dan peringkat kerjasama. Sila hubungi kami untuk pilihan yang berkenaan untuk pesanan anda.

S6: Apakah fail yang perlu saya hantar untuk sebut harga?

Lukisan 2D dalam format PDF atau DWG/DXF dan fail 3D seperti STEP, IGES atau SolidWorks berguna. Sila nyatakan juga bahan, kuantiti, toleransi kritikal dan keperluan rawatan permukaan.

Kelebihan Langsung Kilang

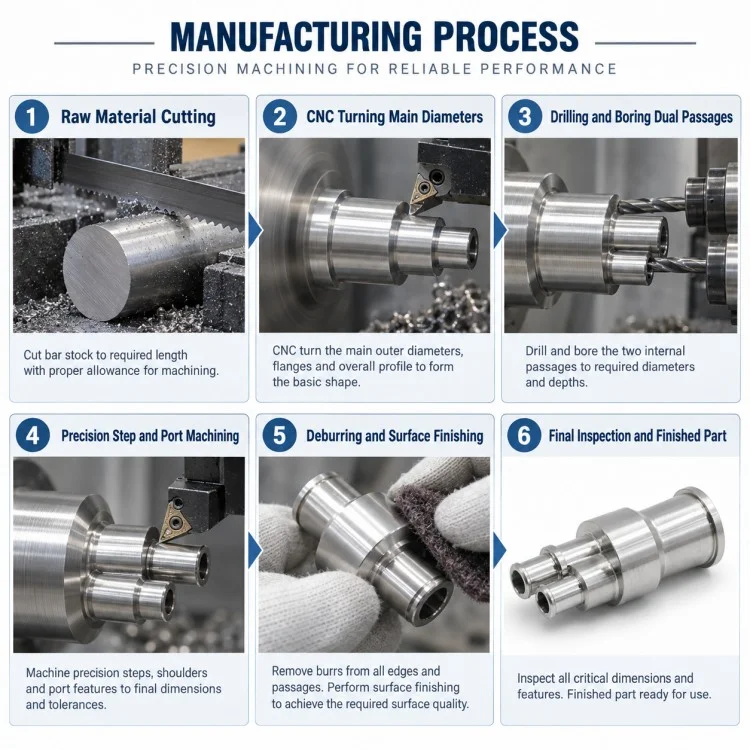

Untuk projek penyambung dan manifold OEM, Xiamen Xiangxing Xin Industry and Trade Co., Ltd. menyediakan sokongan pembuatan langsung Xiangxing Xin untuk Precision CNC Machined Dual-Port Manifold Connector, meliputi semakan lukisan, pusingan, pengilangan, pemeriksaan dan pengeluaran ulangan.

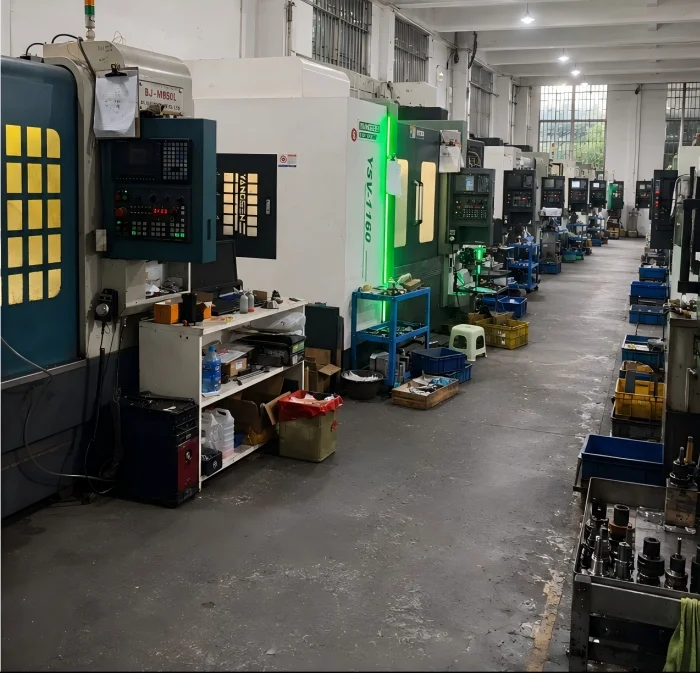

Keupayaan Pusing CNC + Kilang Pusing

Kilang ini dilengkapi dengan mesin pelarik CNC dan mesin putar, membolehkan untuk menggabungkan permukaan silinder sepusat dengan lubang mengimbangi, port berkembar dan butiran mesin tambahan dalam proses yang diselaraskan.

Sokongan Pemesinan Berbilang Paksi

Kapasiti pemesinan 3 paksi, 4 paksi dan 5 paksi memberikan fleksibiliti tambahan apabila badan penyambung mengandungi lubang sisi, ciri bersudut, kedudukan port tidak teratur atau keperluan pengilangan sekunder.

Prototaip Daripada 1 Keping

MOQ boleh bermula dari 1 keping, memudahkan pelanggan untuk mengesahkan kesesuaian pelabuhan, jarak pusat dan perhubungan pemasangan sebelum membuat komitmen kepada kuantiti pengeluaran.

Keupayaan Toleransi Kritikal

Pemesinan am lazimnya boleh mencapai ±0.01 mm, manakala kawasan kritikal terpilih boleh dinilai untuk keperluan ±0.005–0.002 mm yang lebih ketat mengikut bahan, geometri dan keadaan pemeriksaan.

Pemeriksaan Berdasarkan Fungsi Perhimpunan

Daripada menumpukan hanya pada penampilan, pemeriksaan boleh mengutamakan dimensi kefungsian seperti diameter port, jarak tengah, konsentrisitas, lokasi bahu dan permukaan mengawan.

Pembangunan Sampel Pantas

Untuk projek yang sesuai dengan lukisan dan bahan yang disahkan, pengeluaran sampel biasanya boleh diatur dalam masa 3–5 hari, membantu pelanggan OEM memendekkan kitaran pengesahan reka bentuk.
